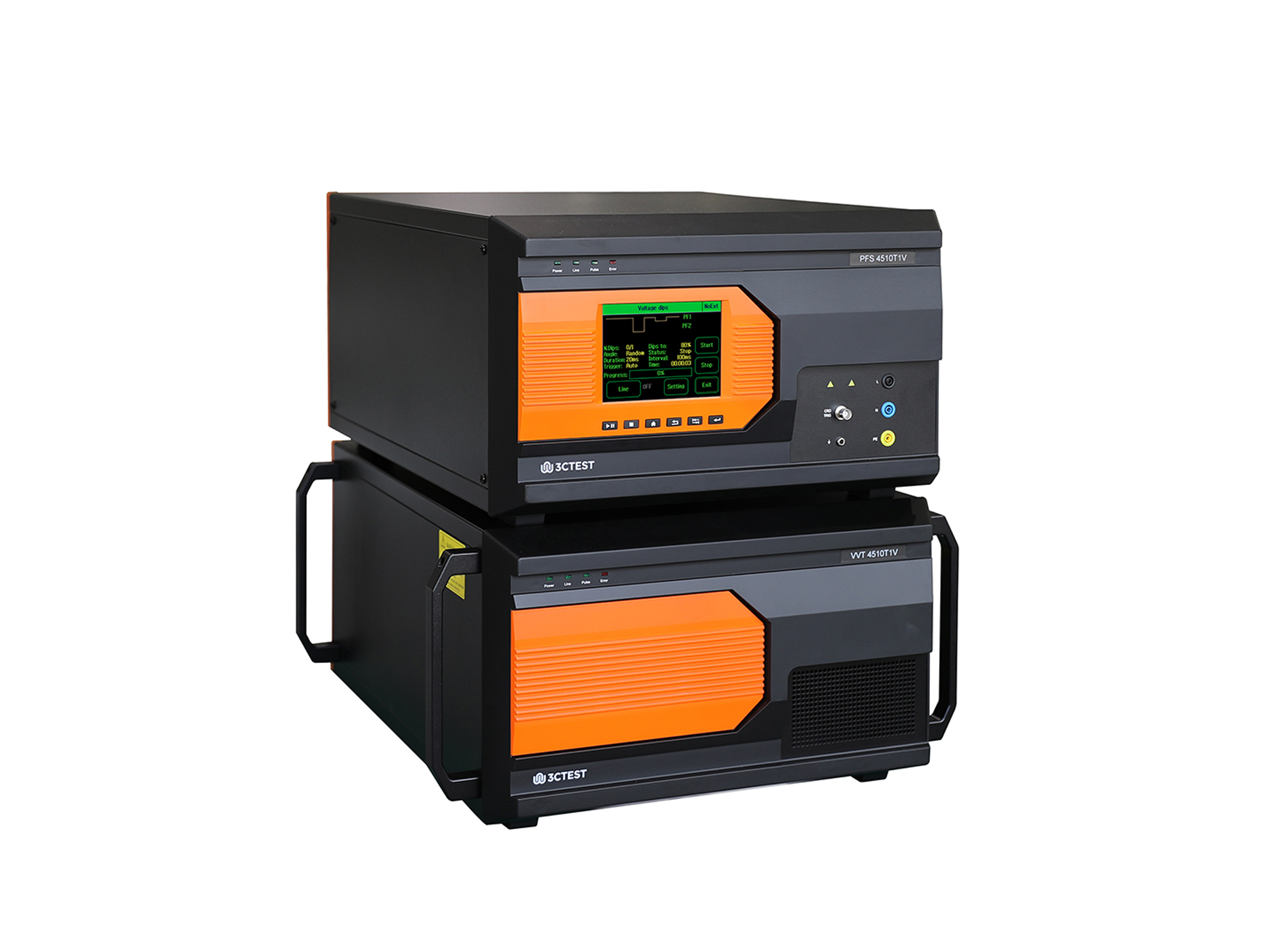

PFS 4510SV單相電源故障模擬器，是基于公司新一代控制平臺，依據IEC/EN61000-4-11 和GB/T 17626.11標準要求設計的模擬輸入端口電壓暫降、短時中斷和電壓變化的模擬器。PFS 4510SV需搭配附件設備VVT 4510SV組成電壓暫降、短時中斷、電壓變化抗擾度測試系統進行全自動測試，同時配有可控制的半導體開關，能夠承受瞬間沖擊電流500A，同時具有電子短路保護功能。
> 5.7英寸彩色觸摸屏前面板操作
> 電壓、電流測量采集
> 內置多功能測試模塊組合
> 具有限壓、限流、過壓、過流保護功能
> 全兼容IEC/EN 61000-4-11，GB/T 17626.11測試
> 以太網接口可用于PC遠程控制及測試報告打印
| 符合標準 | IEC/EN 61000-4-11、 GB/T 17626.11 |
| EUT最大輸入電壓 | 450 V AC，50/60 Hz |
| EUT電流電壓測量 | LCD顯示 |
| EUT最大持續電流 | 12 A |
| 耐沖擊電流 | 500 A |
| 保護 | 內置過流、短路、過壓、過熱、浪涌、群脈沖、靜電保護 Line in、Line out端口可選其他外置保護附件（例如：警告燈、急停按鈕） |
| 中斷電平 | 0% |
| 暫降電平 | 0% ~ 100% |
| 暫降、中斷持續時間 | 0.3 ~ 9999周期或1 ms ~ 99999 ms |
| 暫降、中斷間隔時間 | 50 ms ~ 60000 ms |
| 暫降、中斷試驗次數 | 1 ~ 9999 |
| 暫降、中斷上升、下降時間 | 1 ~ 5 μs |
| 電壓變化電平 | 0 ~ 100% |
| 電壓變化減少時間 | 500 ms ~ 9999 ms（50% ~ 100%）或突變（同暫降、中斷上升、下降時間） |
| 1500 ms ~ 9999 ms（0% ~ 100%）或突變（同暫降、中斷上升、下降時間） | |
| 電壓變化增加時間 | 500 ms ~ 9999 ms（50% ~ 100%） |
| 1500 ms ~ 9999 ms（0% ~ 100%） | |
| 電壓變化降低后持續時間 | 10 ms ~ 59999 ms |
| 同步 | 0° ~ 360°，1°步進設置或隨機方式 |
| 觸發方式 | 手動、自動、外部觸發輸入 |
| 電源線、測試線、接地線、保險絲、射頻電纜、扁平接地線、使用說明書、檢驗報告、產品質保書 | |||
| 1 | 交流電源暫降、短時中斷模擬器 | 型號：VVT 4510SV 與主機PFS 4510SV配套連接組成電壓暫降、短時中斷、電壓變化抗擾度測試系統進行全自動測試。 |
|
序號 | 型號 | EUT帶載能力 |
1 | PFS 2210SD | 額定電壓：AC : 220V 額定電流：10A DC : 300V 儀器尺寸：6U |
2 | PFS 2216SD | 額定電壓：AC: 220V 額定電流：16A DC: 300V 儀器尺寸： 6U |
3 | PFS 2216S | 額定電壓：AC : 220V 額定電流：16A 儀器尺寸：6U |
4 | PFS 2216SV | 額定電壓：AC: 220V 額定電流：16A 儀器尺寸：6U |
5 | PFS 2216SVD | 額定電壓：AC: 220V 額定電流：16A DC: 300V 儀器尺寸：6U |
6 | PFS 2225S（機柜） | 額定電壓：AC: 220V 額定電流：25A 儀器尺寸：22U |
7 | PFS 2230SV | 額定電壓：AC: 220V 額定電流：30A 儀器尺寸：22U |
8 | PFS 3032S | 額定電壓：AC: 300V 額定電流：32A 儀器尺寸：22U |
9 | PFS 4510SV | 額定電壓：AC: 450V 額定電流：10A 儀器尺寸：6U+6U |
備注： 1： PFS 單相供電系列設備中，帶D的支持直流，帶V的支持電壓變化 | ||
