四象限電源電壓變化模擬器

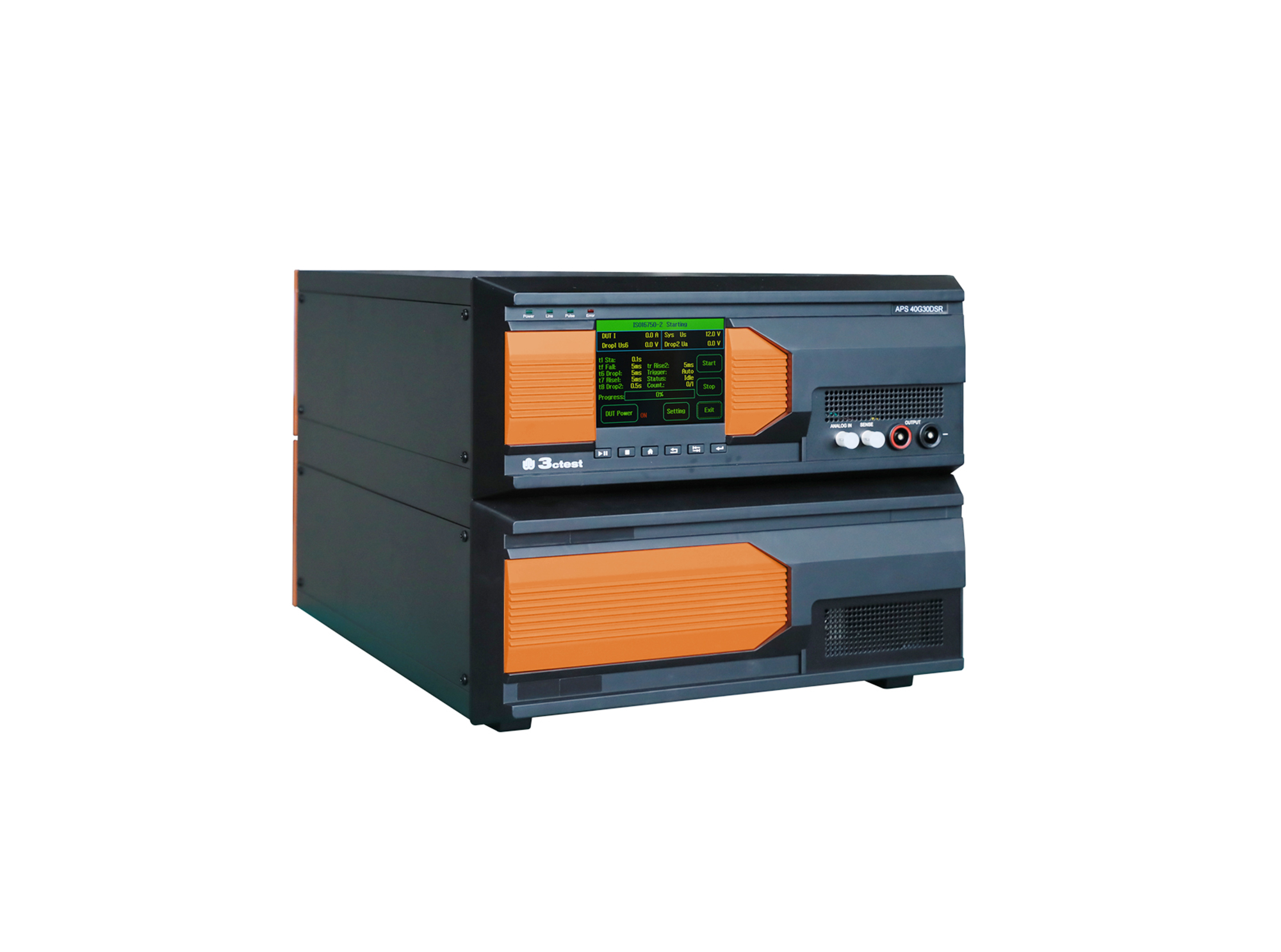

APS 80G100DSR

產品概述

APS xxxDSR系列滿足ISO 7637/16750傳導瞬態測試，配置了四象限雙極性放大器，模擬線束上各種電壓變化現象，能夠產生電壓跌落、短時中斷等各種電壓變化，輸出內阻可以調節。內置信號源，用戶可通過PC軟件編輯輸出任意波。也可作為電池供電模擬和直流電壓源使用。在實驗室測試時，APS xxxDSR替換車輛蓄電池，產生Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化波形。同時APS xxxDSR系列符合眾多國際/國家標準和汽車廠家標準要求。作為強大的直流電源，支持DC 12V、24 V、42 V和48 V系統汽車測試。

產品特點

> 四象限雙極性電源

> 輸出阻抗可調

> 最高測試電壓可達80 V（可定制更高電壓）

> 最大測試電流可達200 A（可定制更高電流）

> 電壓壓降自動補償功能

> 輸出頻率最高可達到300 kHz的高帶寬

> 內置信號源可編輯任意波

> 支持DC 12V、24 V、42 V和48 V系統紋波電壓、電流閉環試驗

> 可模擬多種供電波形，如迭加噪聲等

> 以太網、RJ45接口，用于PC遠程控制、打印測試報告

> 輸出電壓、電流監測/保護功能


系統整體連接圖


ISO 16750-2:2023 紋波閉環布置圖

產品標準

ISO標準

GB/T標準

GB/T 28046.2

其他標準

應用行業

產品參數

技術參數

APS 40G30DSR
輸出電壓	-40 V ~ +40 V
	輸出電流	Max 30 A，連續
峰值電流	60 A，持續時間大于 200 ms
頻率范圍	DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 1%
Vpp	Max 32 V（ DC - 300 kHz）	精度	＜ 3V ± 0.1 V ≥ 3V ± 0.2 V
Ipp	Max 60 A
APS 80I100DSR
輸出電壓	-80 V ~ +80 V
輸出電流	Max 100 A，連續
峰值電流	200 A，持續時間大于200 ms
頻率范圍	DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 1%
Vpp	Max 32 V（ DC - 300 kHz）	精度	＜ 3V ± 0.1 V ≥ 3V ± 0.2 V
Ipp	Max 200 A
APS 80G200DSR
輸出電壓	-40 V ~ +80 V
輸出電流	Max 200 A，連續
頻率范圍	DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 1%
Vpp	Max 32 V（ DC - 300 kHz）	精度	＜ 3V ± 0.1 V ≥ 3V ± 0.2 V
Ipp	Max 400 A
內部信號源
頻率范圍	DC ~ 500 kHz
波形類型	DC波形、斜波、三角波、正弦波、方波、掃頻波、指數波、示波器存儲數據波形、用戶自定義編輯波形，不規則無規律任意波
可設波形參數	幅度、持續時間、頻率、DC偏移、整流、周期占空比、相位角、觸發
幅度和偏置變化	靜態、線性、對數
頻率變化	靜態、線性、對數 線性步進范圍：10 Hz ~ 10 kHz 對數步進范圍：1% ~ 100%
開始、結束相位控制	0° ~ 359°，1°步進設置
整流	無、正、負、橋式整流
引入文件類型	CSV
引入文件波形點數	8 k
構成波形的片段	每個波形可達1000個片段，每個片段可由若干種類波形構成
段持續時間	DC波形：10 μs ~ 299 h 三角波、正弦波、方波、掃頻波：1 ms ~299 h 指數波、示波器存儲數據波形：0.001 s ~ 20 s
次數	1 ~ 9999次

通用參數

產品附件

標配附件

電源線、測試線、扁平接地線、反饋補償線、說明書、檢驗報告、產品質保書

※ 具體附件規格及數量，請以實際裝箱單為準。

選配附件

產品選型

APS選型指南

儀器命名規則如下，以APS 80I100DSR舉例：

APS ：四象限電源電壓變化模擬器；

80 ：最大電壓80 V；40：40 V、60：60 V；（可定制更高電壓）

I ：代表負電壓的等級，D：0 V、E：-15 V、F：-20 V、G：-40 V、H：-60 V、I：-80 V；（可定制更高電壓）

100 ：輸出電流等級，可分為10 A、30 A、50 A、100 A、200 A；（可定制更高電流）

D ：四象限、雙極性電源（型號中不帶D則為單極性電源）；

S ：內置AWG信號源（型號中不帶S則為無內置信號源）；

R ：輸出阻抗可調（型號中不帶R則為輸出阻抗不可調）。

序號	型號	輸出電壓	最大連續輸出電流
1	APS 40C30DR	0 V ~ +40 V	30 A
2	APS 40D50DR	0 V ~ +40 V	50 A
3	APS 40E10DR	-15 V ~ +40 V	10 A
4	APS 40E30DR	-15 V ~ +40 V	30 A
5	APS 40F30DR	-20 V ~ +40 V	30 A
6	APS 40G100DR	-40 V ~ +40 V	100 A
7	APS 40G10DR	-40 V ~ +40 V	10 A
8	APS 40G10DSR	-40 V ~ +40 V	10 A
9	APS 40G30DR	-40 V ~ +40 V	30 A
10	APS 40G30DSR	-40 V ~ +40 V	30 A
11	APS 40G50DSR	-40 V ~ +40 V	50 A
12	APS 60C30DR	0 V ~ +60 V	30 A
13	APS 60E10DR	-15 V ~ +60 V	10 A
14	APS 60E30DR	-15 V ~ +60 V	30 A
15	APS 60E30DSR	-15 V ~ +60 V	30 A
16	APS 60E50DR	-15 V ~ +60 V	50 A
17	APS 60G100DSR	-40 V ~ +60 V	100 A
18	APS 60G50DR	-40 V ~ +60 V	50 A
19	APS 60G50DSR	-40 V ~ +60 V	50 A
20	APS 60H100DR	-60 V ~ +60 V	100 A
21	APS 60H30DSR	-60 V ~ +60 V	30 A
22	APS 60H50DSR	-60 V ~ +60 V	50 A
23	APS 80D100DR	0 V ~ +80 V	100 A
24	APS 80F50DR	-20 V ~ +80 V	50 A
25	APS 80G100DSR	-40 V ~ +80 V	100 A
26	APS 80G200DSR	-40 V ~ +80 V	200 A
27	APS 80G30DR	-40 V ~ +80 V	30 A
28	APS 80G50DR	-40 V ~ +80 V	50 A
29	APS 80I100DR	-80 V ~ +80 V	100 A
30	APS 80I100DSR	-80 V ~ +80 V	100 A
31	APS 80I30DR	-80 V ~ +80 V	30 A
32	APS 80I30DSR	-80 V ~ +80 V	30 A
33	APS 80I50DSR	-80 V ~ +80 V	50 A

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：四象限電源電壓變化模擬器下一頁：任意波發生器返回列表

模擬信號輸入	BNC，根據實際儀器配置，最高±10 V
Sense信號輸入	BNC
源阻抗	10 mΩ ~ 200 mΩ（10 mΩ步進）/無內阻
電壓補償精度	± 0.1 V
電壓補償最大值	4 V
電壓偏移	＞90%，恢復時間＜10 μs
電壓波動	Ur＜0.2 Vpp
升壓時間	＜3 μs/10 μs（12 V DC到13 V DC；0 V到 Vmax DC）
串行接口	LAN以太網及RJ45
外部信號放大比例	1:10
溫度范圍	15℃ ~ 35℃
濕度范圍	45% ~ 75%
氣壓范圍	86 kPa ~ 106 kPa

型號	APS 40xxDSR	APS 80xxDSR
供電電壓	AC 220 V，±10%，45 Hz ~ 65 Hz	AC 380 V，±10%，45 Hz ~ 65 Hz
尺寸	8U/450 mm（W）380 mm（H） 620 mm（D）	35U/600 mm（W）1250 mm（H）800 mm（D）
重量	約37 kg	約150 kg

1	汽車抗擾度測試軟件	型號：AutoLab 支持windows 7、windows 8 、 windows 10和windows 11。它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序它能夠自動/ 手動識別所連接的AutoLab測試設備并進行自動配置基于模板的報告功能可以幫助用戶靈活地生成測試報告。
2	示波器	型號：TEK MDO 3000系列 TEK MDO 30系列
3	電流探頭	型號：CTB 200B AC/DC 200 A；帶寬600 kHz 電流傳輸比：10 mV/A
		型號：CTB 501B AC/DC 500 A；帶寬500 kHz 電流傳輸比：4 mV/A
		紋波閉環時監測電流使用。
4	負電壓等級除了D、E、F、G、H、I以外其他可定制。
