TFB 500(SHV)和TFB 1000(SHV)脈沖群校準套件通過阻抗配比來分壓和衰減高壓信號，使信號波形衰減到示波器可接受的檢測范圍內，主要應用于工業電磁兼容領域抗擾度試驗，主要用于定期對脈沖群發生器，抗擾度測試儀等測試系統本身的校驗，保證發生器輸出的波形正確，以保證測試系統良好的性能和測試精度，校驗套件與所有脈沖群/EFT發生器兼容。TFB 500(SHV)和TFB 1000(SHV)為50 Ω終端負載和1000 Ω終端負載，符合EN/IEC61000-4-4:2012，工作帶寬400 MHz。
> 平均功率5 W，可穩定處理一定功率的信號
> 電壓比500:1/1000:1，可根據實際需求使用
> 可靠性高，重復性好，確保每次校準測量結果的一致性和準確性
> 最高帶寬400 MHz，適用于多種頻率的脈沖群信號校準
標準 | IEC/EN 61000-4-4:2012、ISO 7637-2:2011 Pulse3a/b |
標稱衰減量 | 54 dB (TFB 500(SHV))，60 dB (TFB 1000(SHV)) |
標稱電壓比 | 500:1 (TFB 500(SHV))，1000:1 (TFB 1000(SHV)) |
阻抗 | TFB 500(SHV)輸入50Ω，輸出50 Ω |
TFB 1000(SHV)輸入1000Ω，輸出50 Ω | |
最大脈沖電壓 | TFB 500(SHV) 4.4 kV（受限于沖擊能量） |
TFB 1000(SHV) 8.8 kV（受限于連接器） | |
±3dB帶寬 | >400 MHz |
輸入端口 | SHV(母) |
輸出端口 | BNC(母) |
高壓射頻連接器 | 型號:SHV-BNC-JJ |
BNC轉香蕉插頭 | 型號: BNC(K)-2BP(J) |
射頻電纜 | 型號:藍色RG142-BN-JJ 1M |

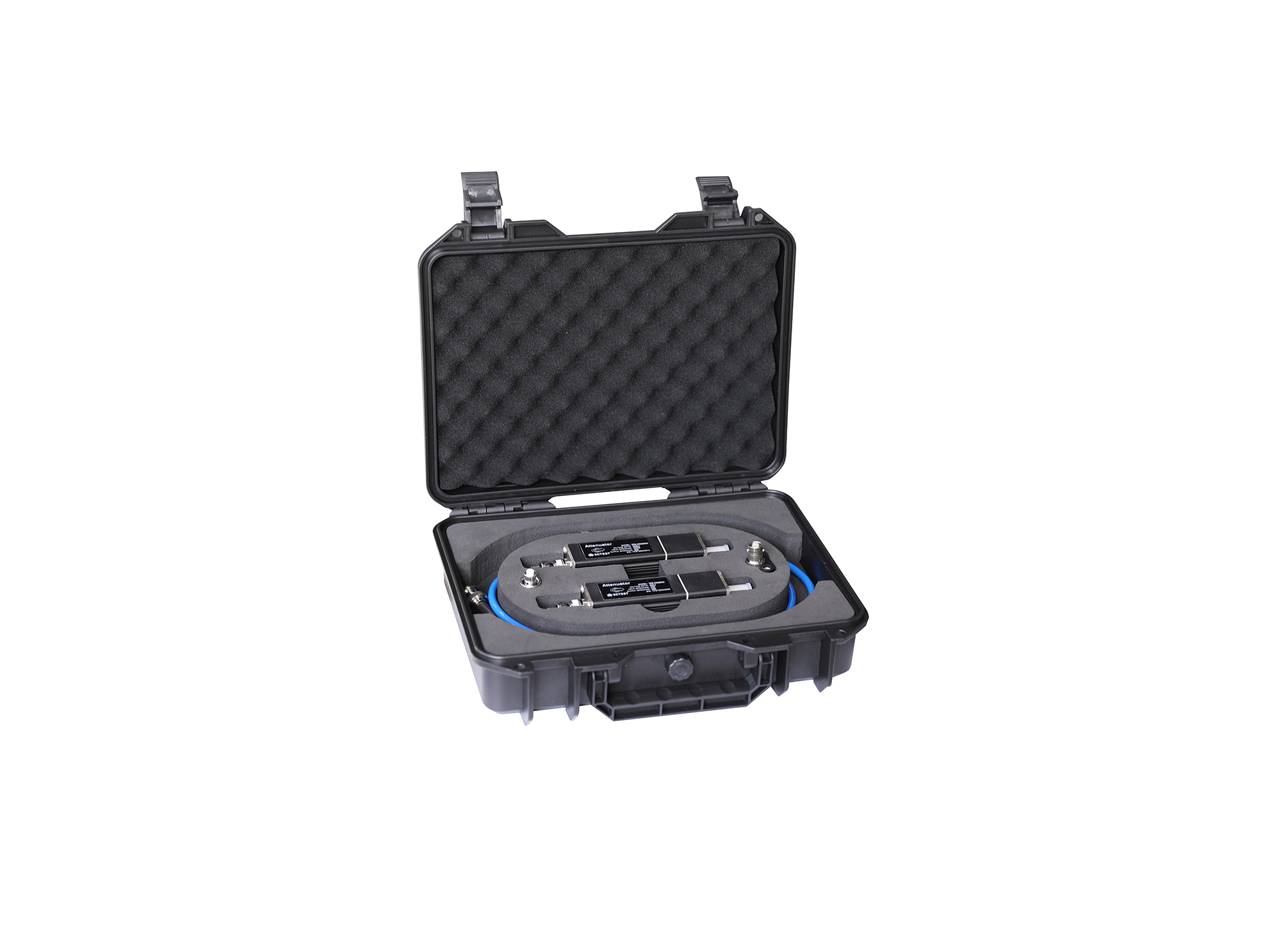

衰減器、高壓射頻連接器、BNC轉香蕉插頭、射頻電纜 、包裝箱、說明書、檢驗報告、產品質保書
