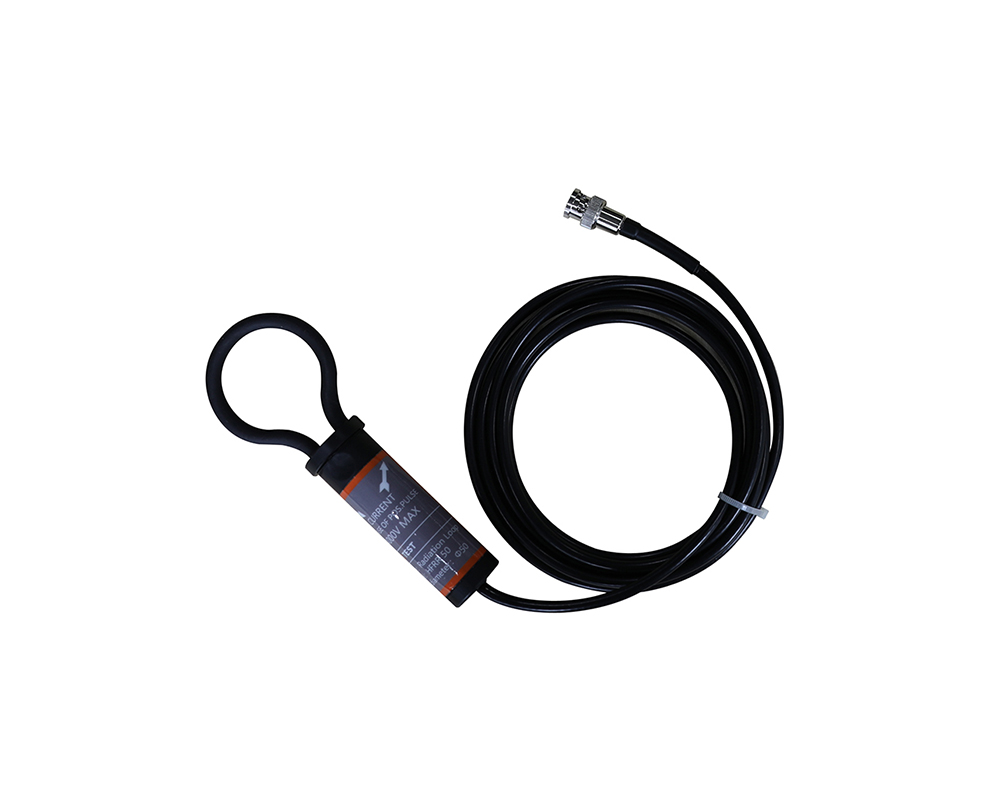

HFRR系列高頻輻射環滿足標準NECA TR-28，與高頻噪聲模擬器配套，用于各類EUT輻射敏感度測試，具有適配脈沖信號幅值高、脈沖輻射場前沿快、脈寬范圍大，輻射信號頻譜豐富等特點。
> 適配脈沖信號幅值高
> 脈沖輻射場前沿快、脈寬范圍大，輻射信號頻譜豐富
高頻輻射環型號 | 最高輸入脈沖電壓 | 輸入脈沖寬度 | 環直徑[mm] | 電纜型號 | 電纜長度 [mm] | 接頭類型 | 重量[kg] |
HFRR 50 | ±4000 V | 50 ns ~ 1 μs | 50 | RG-58 | 2000 | BNC (HBNC-GP-55U) | 0.2 |
HFRR 75 | ±4000 V | 50 ns ~ 1 μs | 75 | RG-58 | 2000 | BNC (HBNC-GP-55U) | 0.2 |
HFRR 100 | ±4000 V | 50 ns ~ 1 μs | 100 | RG-58 | 2000 | BNC (HBNC-GP-55U) | 0.4 |
HFRR 150 | ±4000 V | 50 ns ~ 1 μs | 150 | RG-58 | 2000 | BNC (HBNC-GP-55U) | 0.48 |
HFRR 200 | ±4000 V | 50 ns ~ 1 μs | 200 | RG-58 | 2000 | BNC (HBNC-GP-55U) | 0.6 |
HFRR 250 | ±4000 V | 50 ns ~ 1 μs | 250 | RG-58 | 2000 | BNC (HBNC-GP-55U) | 0.66 |
HFRR 300 | ±4000 V | 50 ns ~ 1 μs | 300 | RG-58 | 2000 | BNC (HBNC-GP-55U) | 0.73 |
1 | 高頻噪聲模擬器 | 型號：INS 400 |
|
INS 400高頻噪聲模擬器是為了模擬繼電器開或關為代表性的經電感性組件的電流迅速起斷時產生的干擾。 | |||
輸出電壓：0.1 kV ~ 2 kV | |||
脈沖寬度：50 ns ~ 1 μs | |||
2 | 高頻噪聲模擬器 | 型號：INS 800 |
|
INS 800高頻噪聲模擬器是為了模擬繼電器開或關為代表性的經電感性組件的電流迅速起斷時產生的干擾。 | |||
輸出電壓：0.2 kV ~ 4 kV | |||
脈沖寬度：50 ns ~ 1 μs |
