傳導抗擾度測試儀

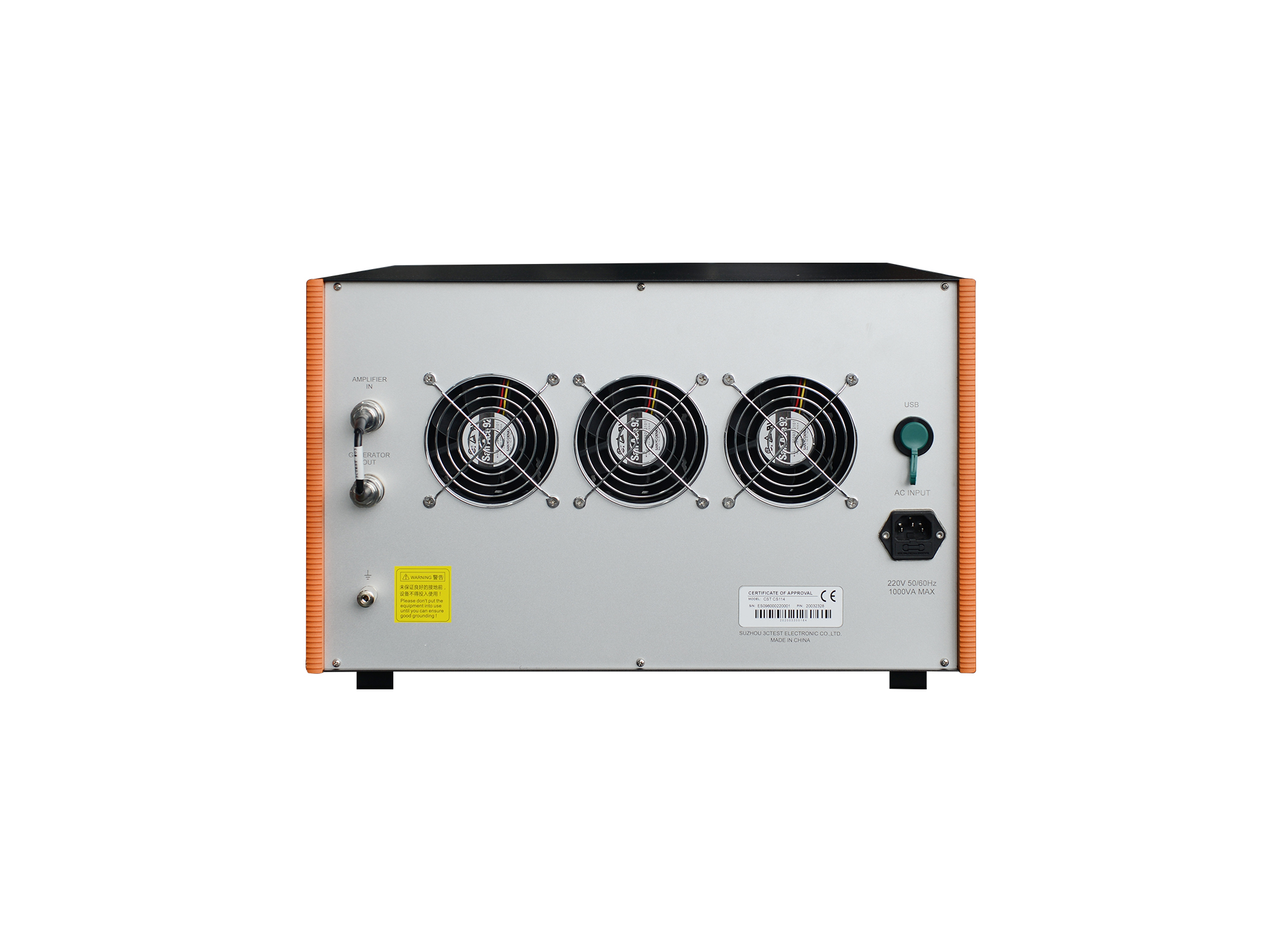

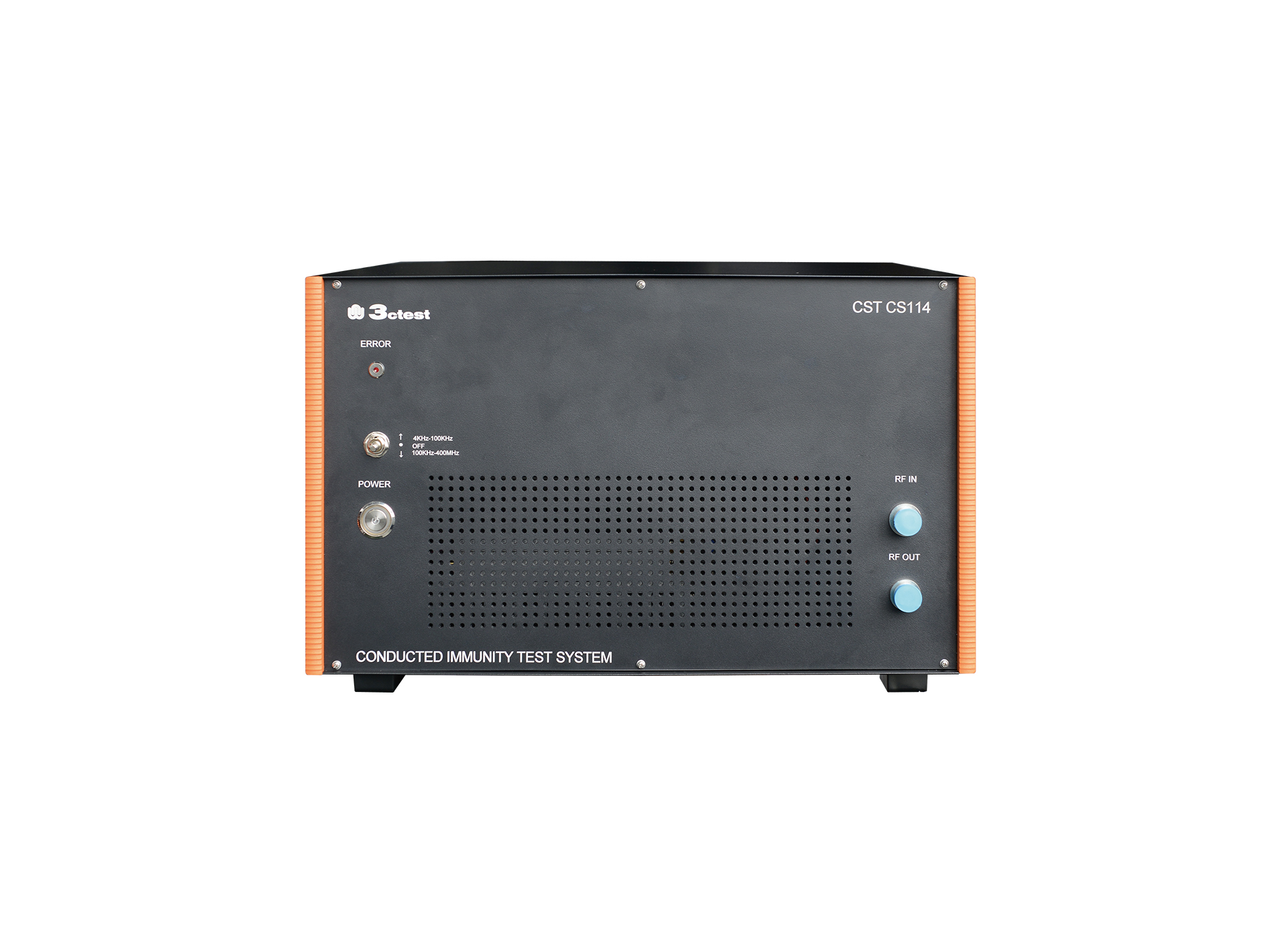

CST CS114

CST C系列傳導抗擾測試系統是根據標準GJB 151C 設計的電纜束注入傳導敏感度試驗自動測試系統，內置信號發生器、RF功率放大器及功率計一體化設計。

下載手冊

立即詢單 加入對比欄 加入詢單籃

產品概述

CST C系列傳導抗擾測試系統是根據標準GJB 151C 設計的電纜束注入傳導敏感度試驗自動測試系統，內置信號發生器、RF功率放大器及功率計一體化設計。整個測試系統由PC軟件EMC(-4-6)控制（本系列產品需搭配此軟件使用），提高了系統的可擴展性以及效率，同時兼容標準GJB 151A、 GJB 151B和GJB 151C，測試結果可以保存、打印以及在公司內部共享使用。

產品特點

> 一體化設計，內置信號發生器，RF功率放大器及功率計

> 支持大電流注入（配合電流注入鉗），可選電流監測探頭，支持閉環測試法

> 通過PC軟件進行遠程控制

> 支持傳導抗擾試驗

產品標準

ISO標準

ISO 7637-4

GJB標準

應用行業

軍工

產品參數

信號發生器技術參數

RF信號發生器
頻率范圍	2 kHz ~ 3 GHz
頻率分辨率	1 μHz (2 kHz ~ 100 kHz) 0.23 Hz (100 kHz ~ 3 GHz)
頻率溫度穩定度	±1 ppm+10 pHz (4 kHz ~ 100 kHz) ±0.5 ppm (100 kHz ~ 3 GHz)
諧波	<-55 dBc (4 kHz ~ 100 kHz) ≤-30 dBc (100 kHz ~ 3 GHz)
非諧波	<-60 dBc (4 kHz ~ 100 kHz) ≤-50 dBc (100 kHz ~ 3 GHz)
輸出功率范圍	≤100 kHz：1.0 mVpp ~ 10 Vpp >100 kHz：-120 dBm ~ 0 dBm
功率準確度	±1.0 dB
分辨率	≤100 kHz：0.1 mVpp >100 kHz：0.1 dB
內部調制源(LF)	≤100 kHz：正弦波/方波三角波/鋸齒波2 mHz ~ 1 MHz >100 kHz：正弦波0.1 Hz ~ 500 kHz；方波0.1 Hz ~ 20 kHz；三角波/鋸齒波0.1 Hz ~ 100 kHz
調幅(AM)	≤100 kHz：調制深度 0％ ~ 120％; 調制頻率 2 mHz ~ 1 MHz >100 kHz：調制深度 0％ ~ 100％; 調制頻率 20 Hz ~ 1 MHz
調相(ФM)	≤100 kHz：調制相位0°~360°; 2 mHz ~ 1 MHz >100 kHz：調制相位0°~360°; 20 Hz ~ 1 MHz
輸出接口	N (母)
VSWR	<1.5:1
功率放大器
頻率范圍	2 kHz ~ 400 MHz
VSWR	<1.5:1
輸出阻抗	50 Ω
輸出接口	N (母)
功率計
頻率范圍	2 kHz ~ 3 GHz
測試電平	-50 dBm ~ +20 dBm
精度	±0.5 dB
輸入接口	N(母)
VSWR	<1.1:1

通用參數

產品附件

標配附件

電源線、射頻電纜、接地線、測試線、USB線、衰減器、扣式磁環、保險絲、使用說明書、檢驗報告、產品質保書

※ 具體附件規格及數量，請以實際裝箱單為準。

選配附件

CST C系列選型指南

儀器型號	功率放大器參數
儀器型號	頻率范圍	增益
CST 10200C	4 kHz ~ 400 MHz	51 dB ± 1 dB (200 W)
CST CS114	4 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2KHz)	2 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2KHz)	CST CS114(2KHz)的 RF信號發生器工作頻率范圍為2 kHz ~ 3 GHz

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：傳導抗擾度測試儀下一頁：傳導抗擾度測試儀返回列表

工作電源范圍	AC 220 V，±10%，50/60 Hz
最大功耗	100 W（不同型號有所差異）
保險絲	6 A
機箱尺寸	6U 450 mm（W）280 mm（H）595 mm（D） (不同型號有所差異)
溫度范圍	15℃ ~ 35℃
濕度范圍	45% ~ 75%
氣壓范圍	86 kPa ~ 106 kPa

1	測試軟件 (本系列產品需搭配此軟件使用）	型號：EMC(-4-6) 支持Windows 10系統，針對CST系列設計的射頻傳導抗擾度PC測試軟件，支持USB通信模式，實現遠程校準和測試操作。
2	衰減器	型號：AT150-3dB-6G-NF-NF-B 頻率：DC ~ 6 GHz 衰減：3 dB，功率：150 W
3	衰減器	型號：AT150-6dB-6G-NM-NF-B 頻率：DC ~ 6 GHz 衰減：6 dB，功率：150 W
4	衰減器	型號：AT150-30dB-1G-NF-NF 頻率：DC ~ 1 GHz 衰減：30 dB，功率：150 W
5	同軸負載	型號：TF80 頻率：DC ~ 1 GHz 阻抗：50 Ω，功率：80 W
6	電流注入鉗	型號：BCIP-500 頻率：4 kHz ~ 500 MHz 功率：100 W（持續30 min） 150 W（持續15 min） 200 W（持續5 min）接口形式：N type 內直徑：40 mm；外直徑：127 mm 高度：70 mm
7	電流注入鉗校準夾具	型號：BCICF-500 頻率：DC ~ 500 MHz 特性阻抗：50 Ω 電壓駐波比：≤3.5 內長：80 mm；內寬：127 mm ；內高：135 mm
8	寬帶電流監測鉗	型號：TWCM-500 頻率：1 kHz ~ 500 MHz 內直徑：40 mm；外直徑：127 mm ；高度：40 mm 射頻電流：2 A；脈沖電流：100 A
