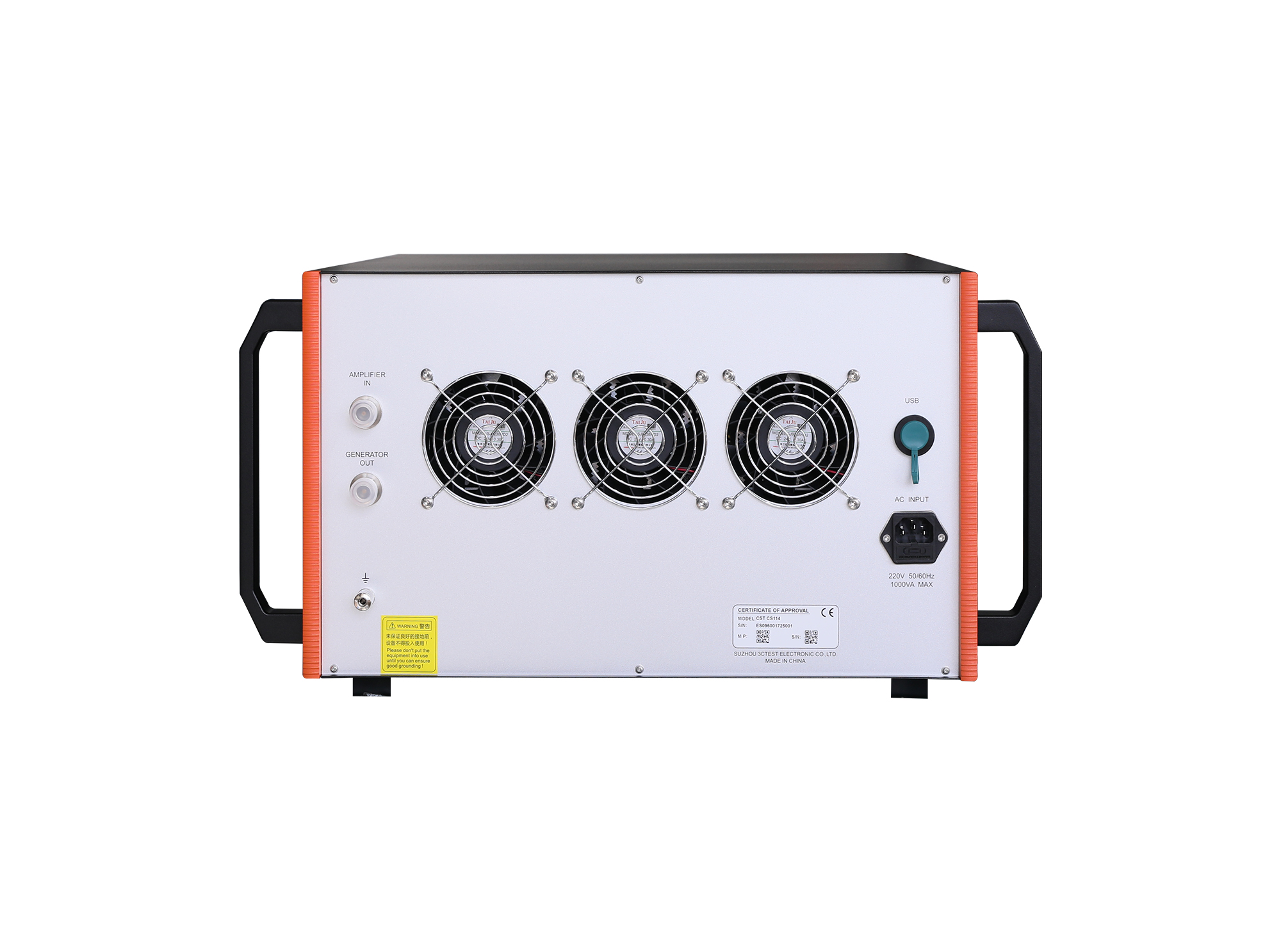

傳導抗擾度測試儀

CST CS114(2kHz)

產品概述

CST CS114是根據標準GJB 151C 執行電纜束注入傳導敏感度試驗（2 kHz ~ 400 MHz）的自動測試系統，同時兼容GJB 151A和GJB 151B。內部信號源經內部寬帶功放（Class A）驅動電流鉗得到標準要求的測試電平。內置高動態范圍功率計用來監測測試系統中的試驗電平值。整個測試系統由PC軟件EMC(CS114)控制，提高了系統的可擴展性以及效率，安裝了測試軟件之后可以立刻執行對應的測試，測試結果可以保存、打印以及在公司內部共享使用。
測試系統不僅在校驗中形成閉環，同時在測試過程中對EUT被測線束上的電平進行實時監測，確保在測試過程中，EUT被測線束上的試驗電平值高于標準要求的測試限值時，測試系統不再提升試驗電平。

系統配置：

① 測試軟件EMC(CS114)

② 主機CST CS114

③ 衰減器 AT150-3dB-6G-NF-NF-B

④ 衰減器 AT150-6dB-6G-NM-NF-B

⑤ 衰減器AT150-30dB-1G-NF-NF

⑥ 同軸負載TF80

⑦ 電流注入鉗 BCIP-400

⑧ 電流注入鉗校準夾具BCICF-400

⑨ 寬帶電流監測鉗 TWCM-500


產品特點

> 一體化設計，內置信號發生器，RF功率放大器及功率計
> 支持大電流注入（配合電流注入鉗），可選電流監測探頭，支持閉環測試法
> 通過PC軟件EMC(CS114)進行遠程控制
> 超寬動態電流監測范圍（-60 dBm ~ +20 dBm ）

> 穩定可靠的寬帶功率放大器（2 kHz ~ 400 MHz）

產品標準

GJB標準

應用行業

軍工

產品參數

技術參數

RF信號發生器
頻率范圍	2 kHz ~ 3 GHz
頻率分辨率	1 μHz (2 kHz ~ 100 kHz)
頻率分辨率	0.23 Hz (100 kHz ~ 3 GHz)
頻率溫度穩定度	±1 ppm+10 pHz (2 kHz ~ 100 kHz)
頻率溫度穩定度	±0.5 ppm (100 kHz ~ 3 GHz)
諧波	<-55 dBc (2 kHz ~100 kHz)
諧波	≤-30 dBc (100 kHz ~ 3 GHz)
非諧波	<-60 dBc (2 kHz ~ 100 kHz)
非諧波	≤-50 dBc (100 kHz ~ 3 GHz)
輸出功率范圍	≤100 kHz：1.0 mVpp ~ 10 Vpp
輸出功率范圍	＞100 kHz：-120 dBm ~ 0 dBm
功率準確度	±1.0 dB
分辨率	≤100 kHz：0.1 mVpp
分辨率	＞100 kHz：0.1 dB
內部調制源(LF)	≤100 kHz：正弦波/方波三角波/鋸齒波2 mHz ~ 1 MHz
內部調制源(LF)	＞100 kHz：正弦波0.1 Hz ~ 500 kHz；方波0.1 Hz ~ 20 kHz 三角波/鋸齒波0.1 Hz ~ 100 kHz
調幅(AM)	≤100 kHz：調制深度 0％ ~ 120％; 調制頻率 2 mHz ~1 MHz
調幅(AM)	＞100 kHz：調制深度 0％ ~ 100％; 調制頻率 20 Hz ~1 MHz
調頻(FM)	≤100 kHz：最大頻偏：1 MHz；調制頻率2 mHz ~ 1 MHz
調頻(FM)	＞100 kHz：最大頻偏：5 MHz；調制頻率20 Hz ~ 1 MHz
調相(ФM)	≤100 kHz：調制相位0°~360°2 mHz ~ 1 MHz
調相(ФM)	＞100 kHz：調制相位0°~360°; 20 Hz ~ 1 MHz
輸出接口	N (母)
VSWR	<1.5:1
功率放大器
頻率范圍	2 kHz ~ 400 MHz
增益	50 dB±1 dB (100 W)
VSWR	<1.5:1
輸出阻抗	50 Ω
輸出接口	N (母)
功率計
頻率范圍	9 kHz ~ 3 GHz
測試電平	-60 dBm ~ +20 dBm
精度	±0. 5 dB
輸入接口	N(母)
VSWR	<1.1:1

通用參數

產品配件

標配附件

電源線、射頻電纜、接地線、USB線、扣式磁環、使用說明書、檢驗報告、產品質保書

選配附件

CST C系列選型指南

儀器型號	功率放大器參數
儀器型號	頻率范圍	增益
CST 10200C	4 kHz ~ 400 MHz	51 dB ± 1 dB (200 W)
CST CS114	4 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2KHz)	2 kHz ~ 400 MHz	50 dB ± 1 dB (100 W)
CST CS114(2KHz)	CST CS114(2KHz)的 RF信號發生器工作頻率范圍為2 kHz ~ 3 GHz

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：傳導抗擾度測試儀下一頁：暫無返回列表

工作電源范圍	AC 220 V，±10%，50/60 Hz
最大功耗	100 W
保險絲	6A
機箱尺寸	6U 450 mm（W）280 mm（H）595 mm（D）
儀器重量	約40 kg
溫度范圍	15℃ ~ 35℃
濕度范圍	45% ~ 75%
氣壓范圍	86 kPa ~ 106 kPa

1	測試軟件	型號： EMC(CS114)
		支持Windows 10系統，針對CST系列設計的射頻傳導抗擾度PC測試軟件，支持USB通信模式，實現遠程校準和測試操作。
2	衰減器	型號：AT150-3dB-6G-NF-NF-B
		頻率：DC ~ 6 GHz
		衰減：3 dB，功率：150 W
3	衰減器	型號：AT150-6dB-6G-NM-NF-B
		頻率：DC ~ 6 GHz
		衰減：6 dB，功率：150 W
4	衰減器	型號：AT150-30dB-1G-NF-NF
		頻率：DC ~ 1 GHz
		衰減：30 dB，功率：150 W
5	同軸負載	型號：TF80
		頻率：DC ~ 1 GHz
		阻抗：50 Ω，功率：80 W
6	電流注入鉗	型號：BCIP-400
		頻率：4 kHz ~ 400 MHz
		功率：100 W（持續30 min）
		150 W（持續15 min）
		200 W（持續5 min）
		接口形式：N type
		內直徑：40 mm；外直徑：127 mm
		高度：70 mm
7	電流注入鉗校準夾具	型號：BCICF-400
		頻率：DC ~ 400 MHz
		特性阻抗：50 Ω
		電壓駐波比：≤3.5
		內長：80 mm；內寬：127 mm
		內高：135 mm
8	寬帶電流監測鉗	型號：TWCM-500
		頻率：1 kHz ~ 500 MHz
		內直徑：40 mm；外直徑：127 mm
		高度：40 mm
		射頻電流：2 A；脈沖電流：100 A
