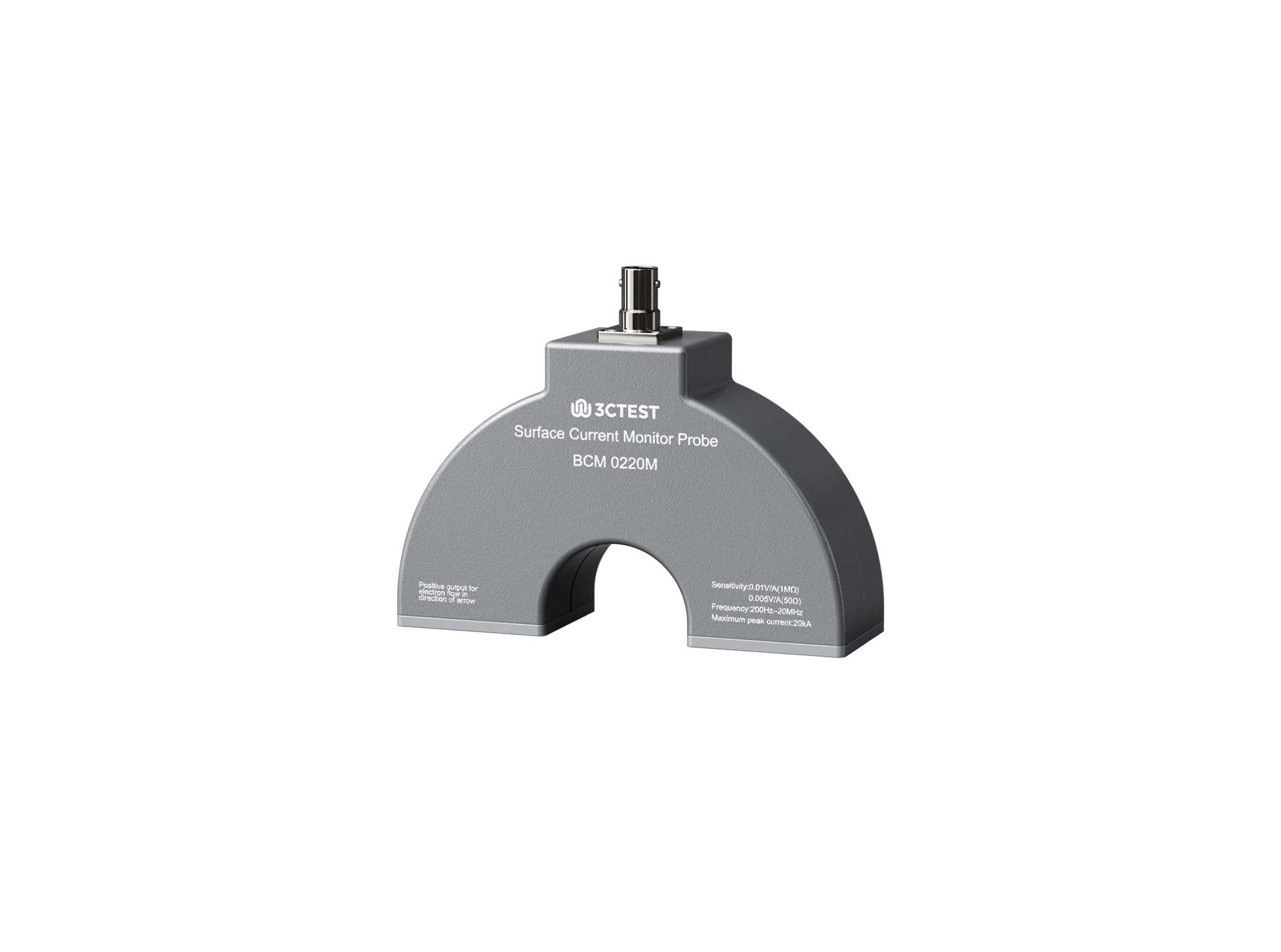

BCM 0220M 表面電流探頭用于電磁輻射環境下導體表面感應電流的測量。本產品通過電磁耦合方式將表面感應電流以電壓方式傳遞給記錄設備，具有波形無畸變、與電流載體物理隔離等特點。
BCM 0220M寬帶電流監測鉗s21曲線
說明：負載阻抗為50 Ω時：轉移阻抗（dB）=s21+34dB+25dB；
說明：負載阻抗為1MΩ時：轉移阻抗（dB）=s21+34dB+6dB+25dB。
靈敏度* | 0.01 V/A | 頻率范圍 | 200Hz-20 MHz |
輸出阻抗 | 50 Ω | 內長 | 40 mm |
最大峰值電流 | 20,000 A | 外長 | 116 mm |
最大連續電流（有效值） | 140 A | 厚度 | 40 mm |
上升時間 | 17.5 ns | 接口形式 | BNC type |
安秒積 | 1.2 A·s | 工作溫度 | 0 ℃ ~ 65 ℃ |
有效長度 | 56 mm | 重量 | 0.7 kg |
* 本寬帶電流監測鉗端接50Ω時，靈敏度（轉移阻抗）為0.005V/A；
** 用于測量表面電流時，測量得到的電流值除以探頭的有效長度為面電流密度，單位A/m.
