TWCM-200寬帶電流監測鉗用于1kHz-200MHz交變電流及時域脈沖電流的測量。它采用卡扣式結構,通過電磁耦合方式將時諧信號電流或脈沖信號電流以電壓方式傳遞給記錄設備,具有波形無畸變、與電流載體物理隔離等特點。滿足國軍標GJB 151A-97、GJB 151B-2013 CS115、CS116及美軍標MIL-STD-461E/F/G CS114、CS115、CS116等測試項的要求,廣泛應用于電磁兼容傳導敏感度(抗擾度)測試。

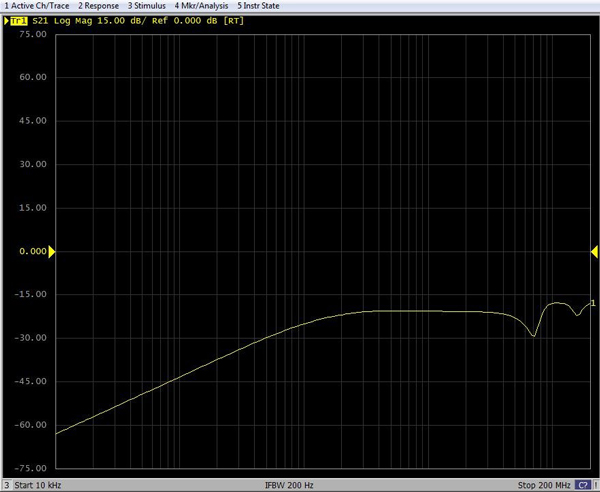

TWCM-200寬帶電流監測鉗s21曲線
監測鉗校準曲線是在50Ω負載上測得
轉移阻抗Zt(dBΩ)=s21+34
頻率 | 1kHz ~ 200MHz |
內直徑 | 40 mm |
外直徑 | 127 mm |
高度 | 40 mm |
轉移阻抗 | 5.6 Ω |
15 dBΩ | |
接口形式 | N type |
射頻電流 | 2 A |
脈沖電流 | 100 A |
重量 | 1.3 kg |
