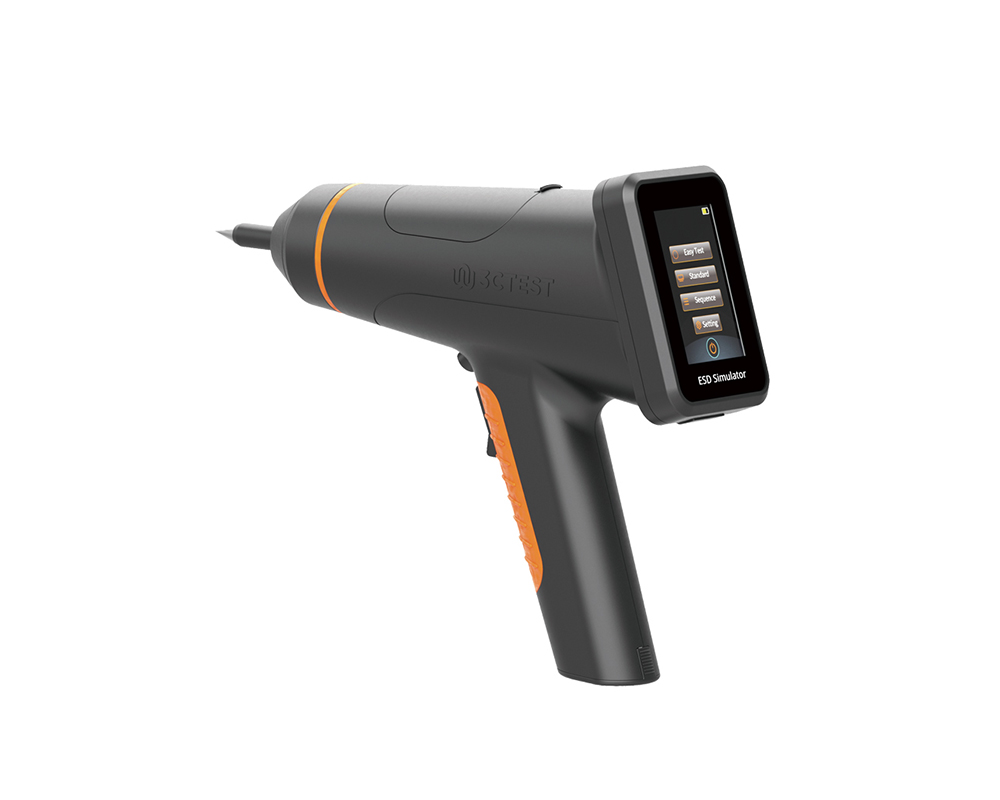

手持式靜電放電模擬器

EDS MAX20

第四代EDS MAX20手持式靜電放電模擬器，符合 IEC 61000-4-2:2025等國際標準。該設備測試電壓高達20 kV，配備3.5英寸高清彩色觸摸屏，采用緊湊機身設計與人性化的交互界面，兼具便攜特性與精準波形輸出能力。

產品概述

泰思特全新推出的第四代EDS MAX20手持式靜電放電模擬器，符合 IEC 61000-4-2:2025等國際標準。該設備測試電壓高達20 kV，配備3.5英寸高清彩色觸摸屏，采用緊湊機身設計與人性化的交互界面，兼具便攜特性與精準波形輸出能力。

通過搭載的三種智能測試模式，EDS MAX20不僅可以滿足研發階段的深入測試需求，也能勝任質檢環節的驗證工作。其輕量化的設計與直觀的操作界面，為電子電氣產品的抗干擾性能評估提供了高效可靠的解決方案。

產品特點

> 3.5英寸彩色觸摸屏控制
> 測試電壓最高可達20kV
> 人體工程學設計和UI設計
> 放電模塊可更換，自動識別
> 電池最長可工作18h
> 兼容直流供電/交流供電
> 支持通過光纖通信進行遠程控制
> 內置3種測試模式：標準測試、排程測試和簡易測試

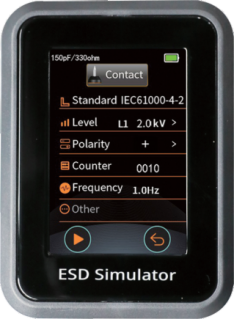

ESD抗擾度測試模塊示意圖

產品標準

IEC標準

ISO標準

ISO 14304

GB/T標準

GB/T 17626.2

EN標準

ITU標準

ITU-T K.20

其他標準

查看全部適合標準

行業

產品參數

技術參數

電壓范圍	0.5 kV ~ 20 kV(±5%)
電壓步進	100 V
極性	正/負/先正后負
保持時間	5 s ~ 10 s
放電電極	空氣放電圓頭/接觸放電尖頭
RC模塊	150 pF / 330 ohm（支持選配其他RC模塊）
RC模塊識別	自動識別并顯示
控制方式	觸摸屏，觸發鍵，光纖遠程控制
重復頻率	單次/0.1 Hz/0.2 Hz/0.5 Hz/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz
觸發模式	手動、自動、遠程控制
脈沖計數	1 ~ 9,999
排程測試	最多4個排程等級，按順序測試
TDT計數功能	檢測槍頭電壓低于設置電壓的閾值時計數一次
自檢	使用前可以使用自檢功能自動校驗
溫濕度	內置溫濕度計，可以用作記錄環境和儀器保護
電壓閾值	50%，60%，70%，80%，90%
電池組參數
電池類型	鋰電池
模組電壓	11.1 V
容量	27 Wh
電池續航時間	接觸放電20 kV，1 Hz，先正后負，約12 h
電池續航時間	接觸放電8 kV，1 Hz，先正后負，約18 h
電池充電器供電電壓	輸入：100 V ~ 240 V，50 Hz ~ 60 Hz 0.5 A
電池充電器供電電壓	輸出：13 V 0.8 A
電池充電時間	約5 h（充滿電自動保護）
循環壽命	300次（充放電次數）＞80%

通用參數

產品配件

EDS MAX20標配附件

1	阻容模塊150 pF/330 ohm	型號：20C150R330
2	槍頭模塊	型號：EDS MAX20-TM330
3	空氣放電槍頭	型號：EDS MAX20-AirTip
4	接觸放電槍頭	型號：EDS MAX20-ConTip
5	電池組（數量：2）	型號：TST231-3S1P
6	電源充電器	型號：FY1300800
7	底座	型號：EDS MAX20-BASE
8	靜電槍手提箱	尺寸：420 mm(W)185 mm(H)350 mm(D) 重量：5.3 kg(含靜電槍)
9	接地線	型號：CSX210GX2.5HJ
10	出廠報告	1份
11	操作說明書	1份

EDS MAX20選配附件

1	槍頭模塊2	型號：EDS MAX20-TM2000
2	阻容模塊
	50 pF/100 ohm	型號：20C50R100
	100 pF/1500 ohm	型號：20C100R1500
	150 pF/150 ohm	型號：20C150R150
	150 pF/2000 ohm	型號：20C150R2000
	200 pF/0 ohm	型號：20C200R0
	200 pF/50 ohm	型號：20C200R50
	250 pF/0 ohm	型號：20C250R0
	330 pF/330 ohm	型號：20C330R330
	330 pF/2000 ohm	型號：20C330R2000
	500 pF/100 ohm	型號：20C500R100
	500 pF/500 ohm	型號：20C500R500
	500 pF/5000 ohm	型號：20C500R5000
	根據用戶需求定制阻容模塊
3	電源轉接盒	型號： EDS MAX20-ADBOX
4	直流電源	型號：EDS MAX20-DC Power
5	靜電放電測試臺（可定制尺寸）	型號：ESDD
		垂直耦合板 500 mm500 mm3 mm(型號：ESD-DZ)
		水平耦合板 1600 mm800 mm2 mm(型號：ESD-CZ)
		參考接地板 2700 mm1800 mm2 mm(型號：ESD-CD)
		測試桌 1600 mm800 mm800 mm，全實木
		絕緣襯墊1600 mm800 mm0.5 mm
		接地高壓電阻470 kohm*2(型號：ES470)
6	靜電放電發生器校準裝置	型號：ESDD-D
		符合IEC 61000-4-2:2025標準要求
7	EDS 校準配件	型號：ESD - CALA
		用于IEC / EN61000-4-2的波形校準，包括2 ohm 靶子/ 4GHz，同軸電纜，用戶手冊
8	衰減器	型號：JZ602
		阻抗：50 ohm 衰減：20 dB
9	衰減器	型號： JZ603
		阻抗：50 ohm 衰減：30 dB
10	抗擾度測試軟件	型號：CoreLab
		兼容Windows7/8/10/11操作系統。
		支持以太網接口和串口通訊模式。
		支持參數排程測試、測試序列，一鍵進行測試，操作簡單。
		可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。
11	靜電光纖轉串口通訊盒	型號：EDS-REMOTE
		實現上位機軟件對儀器的遠程控制功能
12	光纖	型號：HFBR4503-4513 雙芯帶護套 10m
		配合EDS-REMOTE實現上位機軟件對儀器的遠程控制功能。
13	高壓分壓計	型號：EDS-HVM30 依據IEC/EN 61000-4-2 Ed.2要求設計，用于測量靜電放電發生器空氣放電模式下輸出電壓是否滿足標準要求。測試電壓：最高30 kV；放電模式：空氣放電；阻抗：20 GΩ//3 pF；衰減比：20651:1（參考值）

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：靜電放電模擬器下一頁：手持式靜電放電模擬器返回列表

顯示屏	3.5英寸彩屏
語言	中文、英文
自動關機功能	無操作時自動關機：5 min/10 min/15 min/30 min/從不
亮度設置	0 ~ 100%
熄屏設置	無操作時自動熄屏：5 min/10 min/15 min/30 min/從不
記錄日志	記錄最近4組試驗參數
通訊方式	光纖通訊
儀器接地連接方式	4 mm香蕉插頭
儀器尺寸	285 mm85 mm245 mm
儀器重量	約1.25 kg (含電池)
溫度范圍	5 ℃ ~ 40 ℃
相對濕度	20% ~ 80% RH(無凝露)
氣壓范圍	86 kPa ~ 106 kPa
