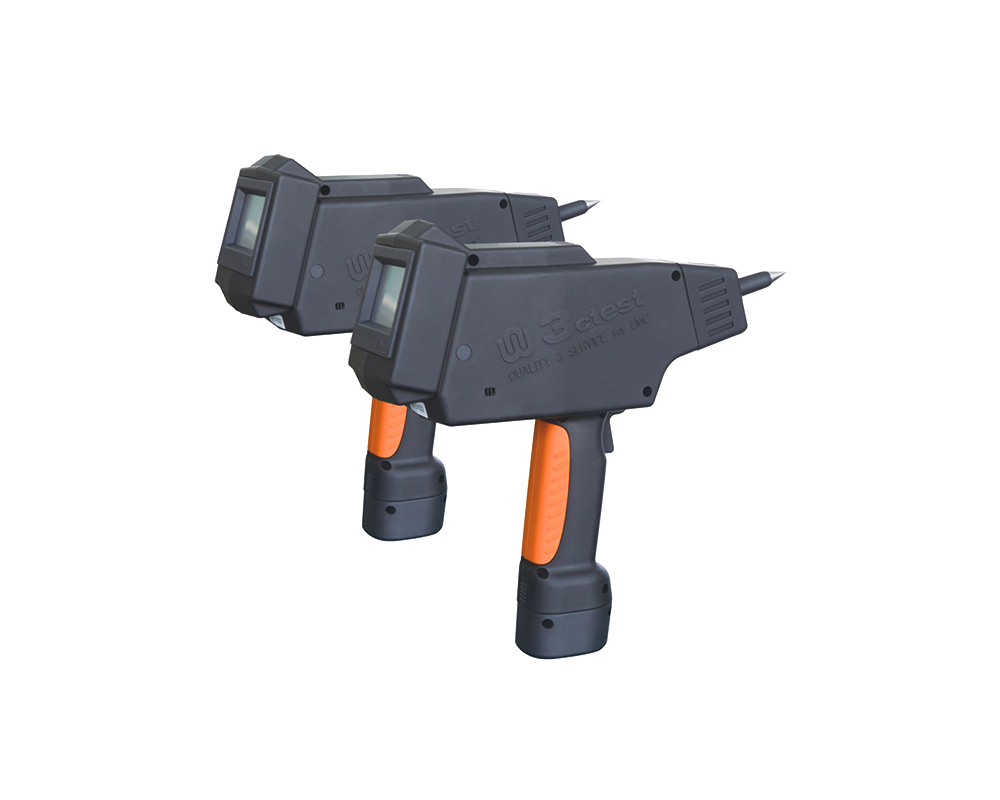

靜電放電模擬器

EDS MAX30

產品概述

人體對物體或兩個物體之間的靜電有時會產生高達數萬伏的電壓，可能引起電氣、電子設備的電路發生故障，甚至損壞。EDS MAX30是一款高端智能型靜電放電發生器，最高可輸出電壓30 kV，集放電槍頭和觸摸屏控制于一體的靜電放電模擬器，符合IEC 61000-4-2:2025和GB/T 17626.2:2018標準，同時滿足汽車ISO 10605:2023和GB/T 19951:2019的執行標準。EDS MAX30基于我司第四代平臺研發設計，體積小，重量輕，3.5英寸彩色觸摸屏簡單易操作，電源可選擇AC與內置電池，RC模塊可更換，內置溫度濕度計，確保了在各種測試場合使用的可靠性。

產品特點

> 3.5英寸彩色觸摸屏操作

> 測試電壓最高可達30 kV

> 人體工程學和簡潔UI設計

> 放電模塊可更換，自動識別

> 兼容交流/直流（電池）供電

> 支持通過光纖通信進行遠程控制

> 內置3種測試模式：標準測試、排程測試和簡易測試

產品標準

IEC標準

IEC 61000-4-2

ISO標準

ISO 10605

GB/T標準

其他標準

查看全部適合標準

應用行業

產品參數

技術參數

靜電槍參數
符合標準	GB/T 19951:2019、ISO 10605:2023、IEC 61000-4-2:2025、GB/T 17626.2:2018、RTCA DO-160 Section 25、 MIL-STD-461G CS118
電壓范圍	0.2 kV ~ 30 kV（± 5%）
電壓分辨率	100 V步進
極性	正/負/先正后負
保持時間	5 s ~ 10 s
放電電極	空氣放電圓頭/接觸放電尖頭
RC模塊	150 pF/330 ohm（支持選配其他RC模塊）
RC模塊識別	自動識別并顯示數值
控制方式	觸摸屏，觸發鍵，光纖遠程控制
重復頻率	單次，0.1 Hz，0.2 Hz，0.5 Hz，1 Hz，2 Hz，5 Hz，10 Hz和20 Hz
觸發方式	自動、手動
脈沖計數器	1 ~ 9999
排程測試	最多4個排程等級，按順序測試
TDC計數功能	檢測槍頭電壓低于設置電壓的閾值時計數一次
自檢	使用前可以使用自檢功能自動校驗
溫濕度	內置溫濕度計，可以用作環境記錄和儀器保護
電池組參數（選配器件電池組TST231-3S1P）
電池類型	鋰電池
模組電壓	11.1 V
容量	27 Wh
電池續航時間	接觸放電8 kV，1 Hz，先正后負，約6 h 接觸放電30 kV，1 Hz，先正后負，約4 h
電池充電時間	約4 h，充滿電自動保護
循環壽命	充放電次數300次＞80%電量

通用參數

產品配件

標配附件

1	RC阻容模塊150 pF / 330 ohm	型號：30C150R330
2	槍頭模塊	型號：EDS MAX30 - TM330
3	空氣放電槍頭	型號：EDS MAX20 - AirTip
4	接觸放電槍頭	型號：EDS MAX20 - ConTip
5	靜電槍儀器箱	型號：EDSMAX30-00 V1.0
6	放電回路線	型號：CSX210GX2.5HJ，2根
7	出廠報告	1份
8	操作說明書	1份

選配附件

1	阻容模塊
	50 pF / 100 ohm	型號：30C50R100
	100 pF / 1500 ohm	型號：30C100R1500
	150 pF / 150 ohm	型號：30C150R150
	150 pF / 2000 ohm	型號：30C150R2000
	200 pF / 0 ohm	型號：30C200R0
	250 pF / 0 ohm	型號：30C250R0
	330 pF / 330 ohm	型號：30C330R330
	330 pF / 2000 ohm	型號：30C330R2000
	500 pF / 100 ohm	型號：30C500R100
	500 pF / 500 ohm	型號：30C500R500
	500 pF / 5000 ohm	型號：30C500R5000
2	30 mm空氣放電槍頭	型號：EDS MAX30-AirTip 30 mm
3	槍頭模塊	型號：EDS MAX30 – TM2000
4	電池組	型號： TST231 – 3S1P 可在沒有外部電源的情況下給主機供電
5	校準裝置	型號： ESD - CALA 用于IEC/EN61000-4-2的波形校準，包括2 Ω 靶子/ 4 GHz，同軸電纜
6	靜電放電試驗配置 (可定制尺寸)	型號：ESDD 垂直耦合板500 mm500 mm3 mm(型號：ESD-DZ) 水平耦合板1600 mm800 mm2 mm(型號：ESD-CZ) 參考接地板2700 mm1800 mm2 mm(型號：ESD-CD) 測試桌1600 mm800 mm800 mm，全實木接地高壓電阻470 kΩ*2(型號：ES470)
7	衰減器	型號：JZ602 阻抗：50 Ω 衰減：20 dB
8	衰減器	型號：JZ603 阻抗：50 Ω 衰減：30 dB
9	抗擾度測試軟件	型號：CoreLab 兼容Windows 7 / 8 / 10 / 11操作系統。支持以太網接口和串口通訊模式。支持參數排程測試、測試序列，一鍵進行測試，操作簡單。可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。
10	靜電光纖轉串口通訊盒	型號：EDS REMOTE 實現上位機軟件對儀器的遠程控制功能
11	光纖	型號：HFBR4503-4513 雙芯帶護套 10m 配合EDS-REMOTE實現上位機軟件對儀器的遠程控制功能。
12	高壓分壓計	型號：EDS-HVM30 依據IEC/EN 61000-4-2 Ed.2要求設計，用于測量靜電放電發生器空氣放電模式下輸出電壓是否滿足標準要求。測試電壓：最高30 kV 放電模式：空氣放電阻抗：20 GΩ//3 pF 衰減比：20651:1（參考值）
13	靜電耗散墊	型號：ESD-DM 阻抗:108 kΩ/cm2 尺寸:1000 mm1000 mm2.5 mm
14	絕緣襯墊	尺寸:2000 mm1000 mm2 mm 滿足IEC 61000-4-2要求

顯示屏	3.5英寸彩屏
工作電源范圍	100 V ~ 240 V（±10%）50/60 Hz
語言	中文、英文
亮度設置	0 ~ 100%亮度設置
熄屏設置	無操作時自動熄屏：5 min/10 min/15 min/30 min/從不
記錄日志	記錄最近4組試驗參數
通訊方式	光纖通訊
儀器接地連接方式	4 mm香蕉插座
主機尺寸	207 mm（W）160 mm（H）310 mm（D）
儀器重量	約7.35 kg（含槍）
環境溫度	5℃ ~ 40℃
相對濕度	20% ~ 80%，RH（無凝露）
大氣壓力	86 kPa ~ 106 kPa
