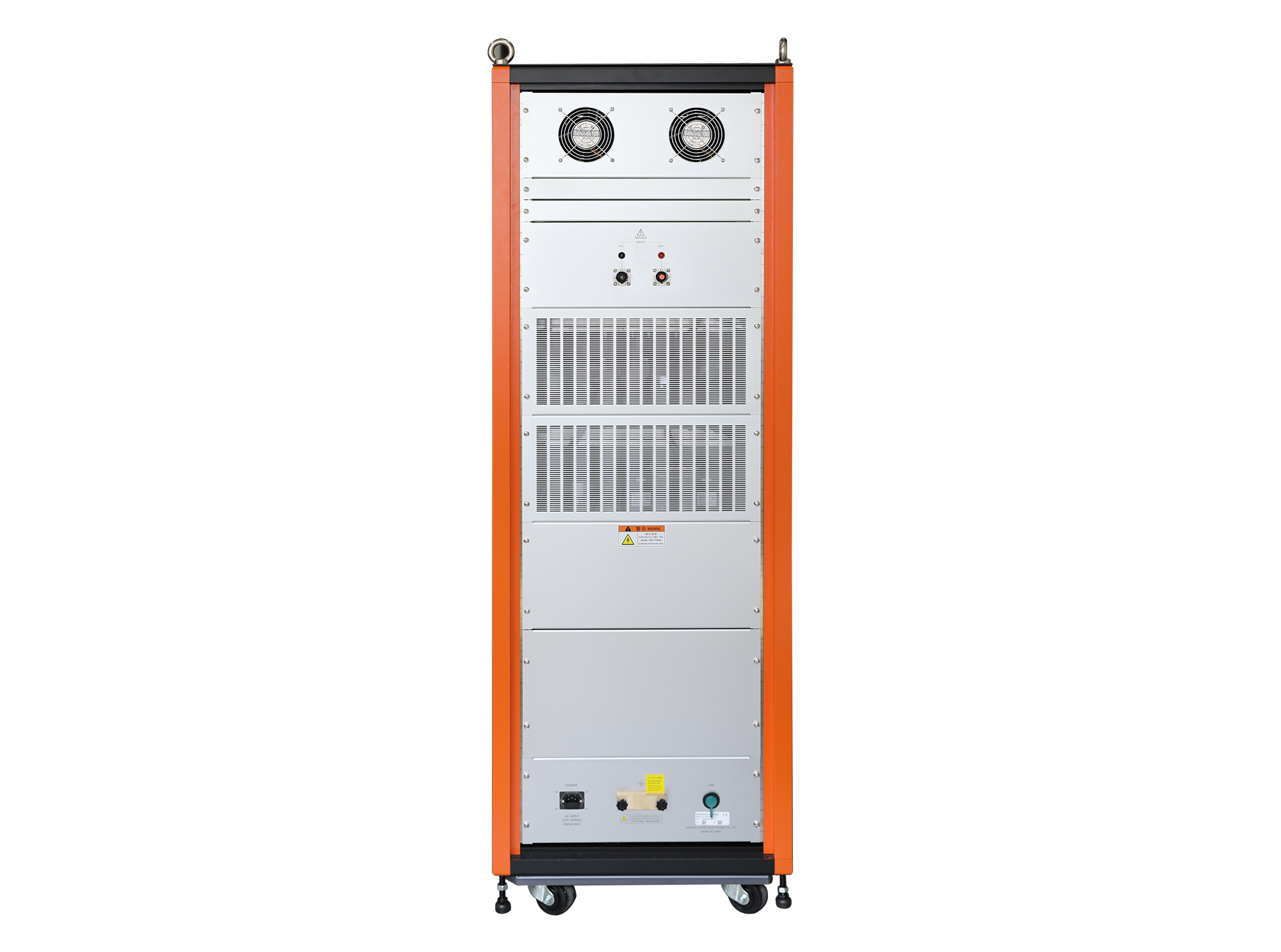

ANQJ 150C20根據ISO 21498-2:2021、ISO 21498-2:2024、MBN_11123、VW 80300和Q-JLY J7111974A設計，集成阻抗為2*10 mΩ，2*25 mΩ，2*50 mΩ，2*100 mΩ，2*200 mΩ，50 mΩ，100 mΩ，200 mΩ和10 mF的電容。該設備支持最高1500 V直流電壓和200 A直流電流的試驗。

ISO 21498-2:2021、ISO 21498-2:2024、MBN_11123、Q-JLY J7111974A 標準原理圖如下：

VW 80300 標準原理圖如下：

> 彩色觸摸屏，直觀的界面設計，操作?便，阻抗和電容?動切換。
> 內置10 mF去耦電容和放電電阻，并實時監測電容電壓。
> 最大輸入電壓1500 VDC，測試電流200 A。
> 輸出電阻2*10 mΩ, 2*25 mΩ, 2*50 mΩ, 2*100 mΩ, 2*200 mΩ, 50 mΩ, 100 mΩ, 200 mΩ。
> 電流監測顯示，過流報警。
> 采用水冷散熱系統，散熱功率更高。

> 含溫度保護、水流量保護、水溫保護、水壓保護功能。

> 支持遠程控制
