CST CS114是根據標準GJB 151C 執行電纜束注入傳導敏感度試驗（2 kHz ~ 400 MHz）的自動測試系統，同時兼容GJB 151A和GJB 151B。內部信號源經內部寬帶功放（Class A）驅動電流鉗得到標準要求的測試電平。內置高動態范圍功率計用來監測測試系統中的試驗電平值。整個測試系統由PC軟件EMC(CS114)控制，提高了系統的可擴展性以及效率，安裝了測試軟件之后可以立刻執行對應的測試，測試結果可以保存、打印以及在公司內部共享使用。
測試系統不僅在校驗中形成閉環，同時在測試過程中對EUT被測線束上的電平進行實時監測，確保在測試過程中，EUT被測線束上的試驗電平值高于標準要求的測試限值時，測試系統不再提升試驗電平。
產品特點
> 一體化設計，內置信號發生器，RF功率放大器及功率計
> 支持大電流注入（配合電流注入鉗），可選電流監測探頭，支持閉環測試法
> 通過PC軟件EMC(CS114)進行遠程控制
> 超寬動態電流監測范圍（-60 dBm ~ +20 dBm ）
> 穩定可靠的寬帶功率放大器（2 kHz ~ 400 MHz）

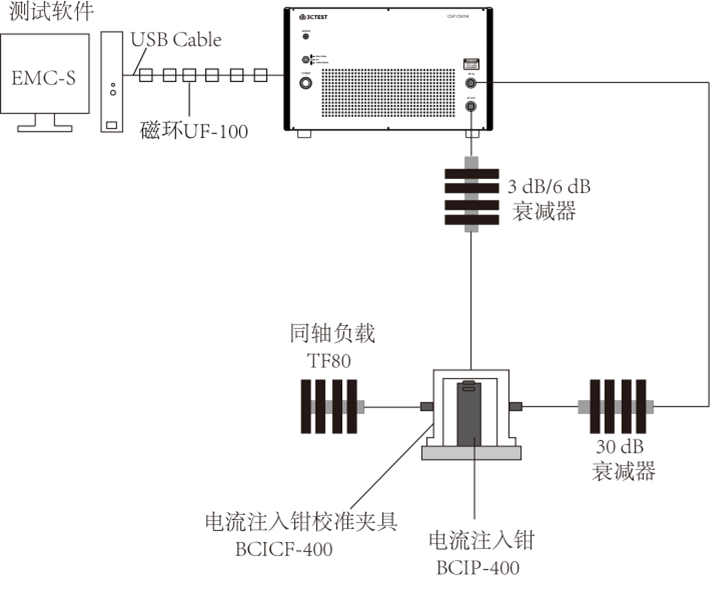

系統配置
① 測試軟件EMC(CS114)
② 主機CST CS114
③ 衰減器 AT150-3dB-6G-NF-NF-B
④ 衰減器 AT150-6dB-6G-NM-NF-B
⑤ 衰減器AT150-30dB-1G-NF-NF
⑥ 同軸負載TF80
⑦ 電流注入鉗 BCIP-400
⑧ 電流注入鉗校準夾具BCICF-400
⑨ 寬帶電流監測鉗 TWCM-500
