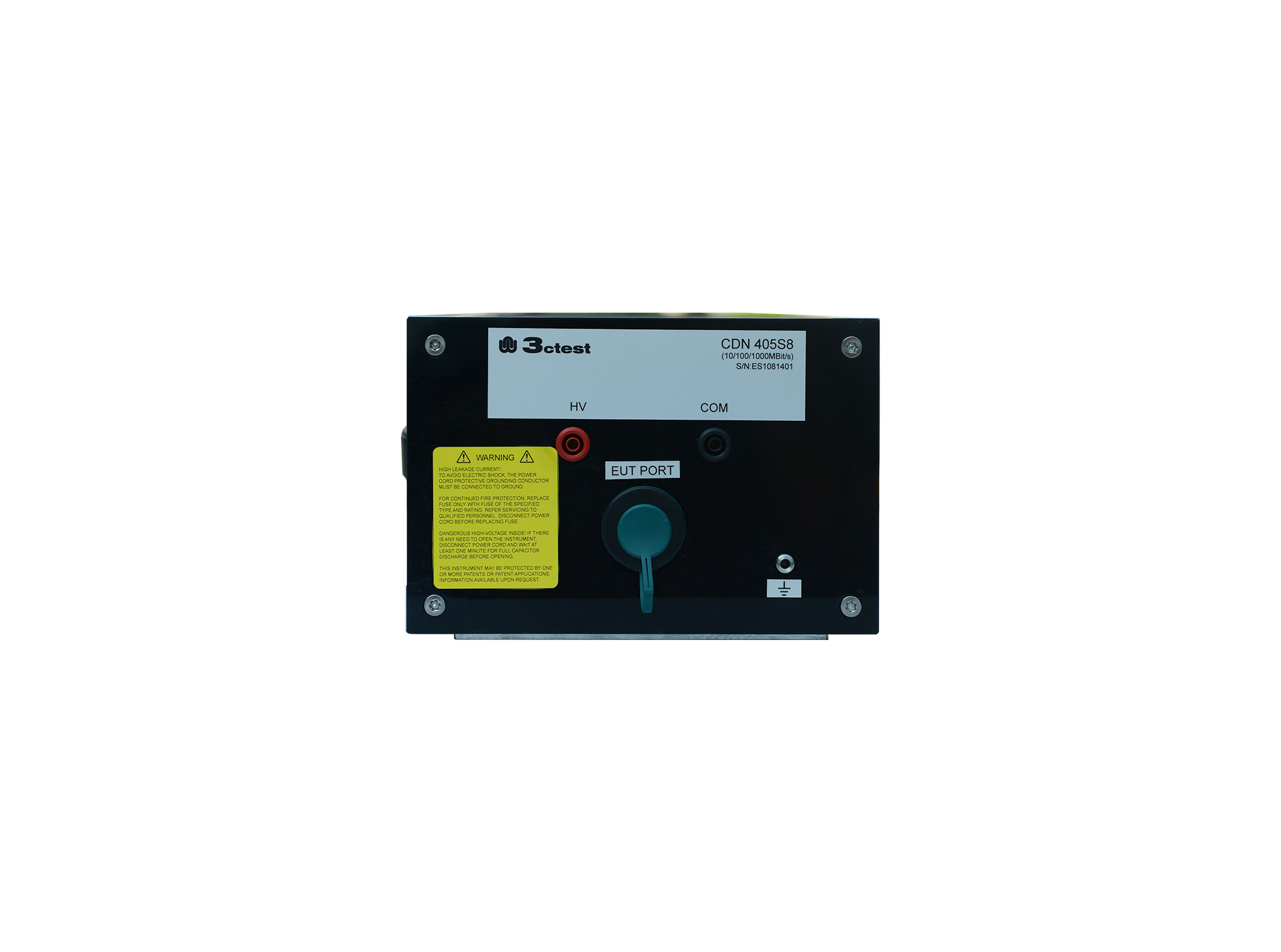

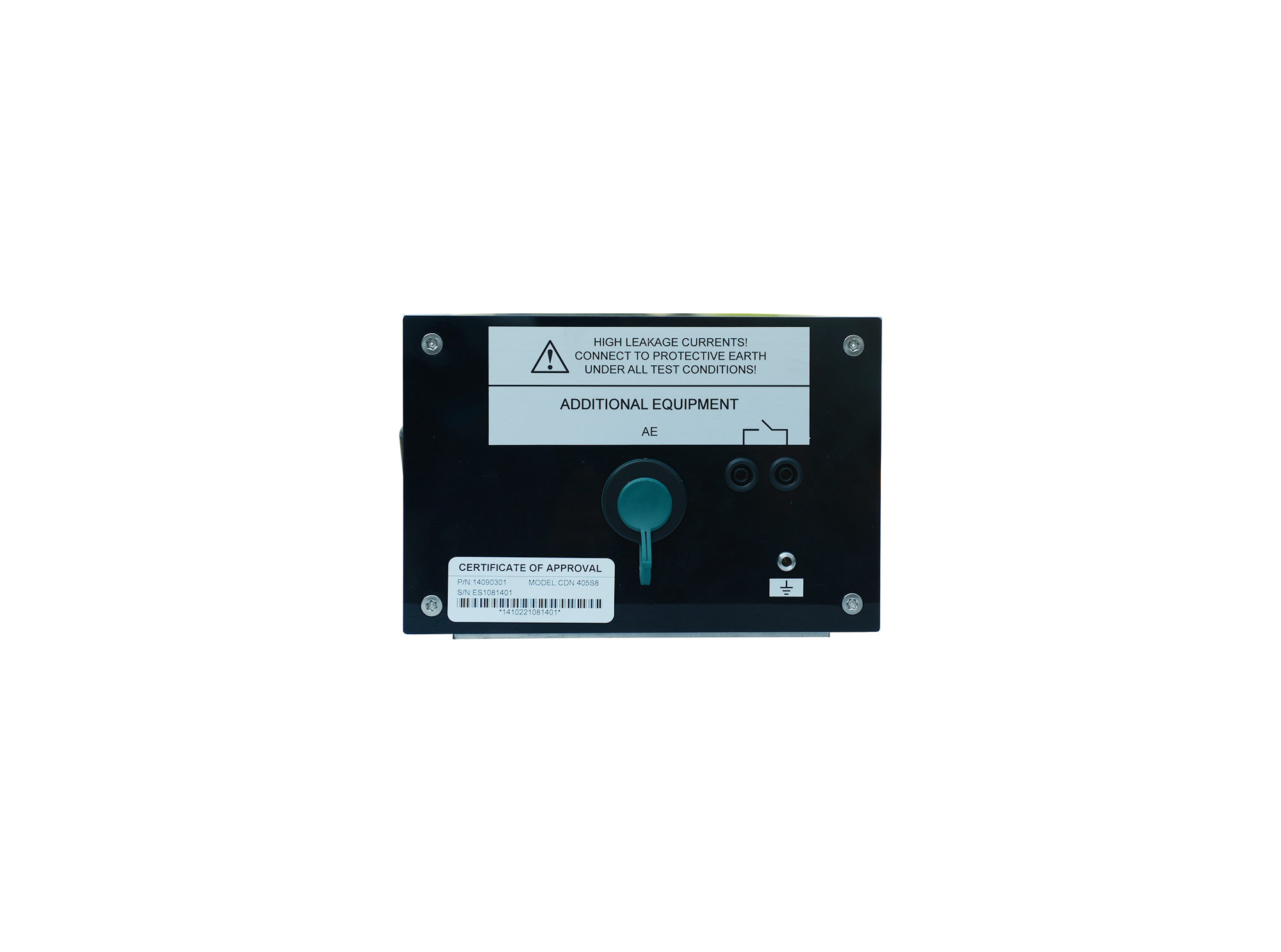

CDN 405S8是適用于8芯屏蔽線耦合去耦網絡。嚴格按照IEC61000-4-5標準要求來設計。最高試驗波形等級6 kV,最高電流可達1A。
CDN 405S8是適用于8芯屏蔽線耦合去耦網絡。嚴格按照IEC61000-4-5標準要求來設計。最高試驗波形等級6 kV,最高電流可達1A。
CDN 405S8屏蔽線耦合去耦網絡滿足一端接地屏蔽和兩端接地屏蔽要求。

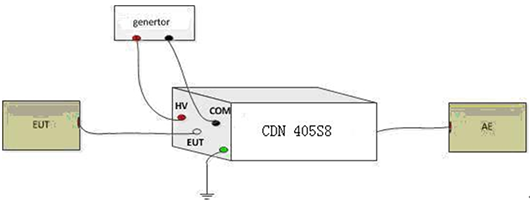

測試連接示意圖:

標準原理圖1(屏蔽線兩端接地):

標準原理圖2(屏蔽線一端接地):

> 最高電流可達1A
> 最高試驗波形等級6 kV
> 適用于8芯屏蔽線耦合去耦網絡
> 能夠滿足一端接地屏蔽和兩端接地屏蔽要求
> 所有的插座是安全的香蕉插頭,確保使用者的最大安全
型 號 | CDN 405S8 |
標 準 | IEC/EN 61000-4-5 |
試驗波形 | 1.2/50μs (8/20 μs ) ,6 kV |
耦合模式 | 直連 |
傳輸速率 | 高達1000MBit/s |
最大電流 | 1A |
EUT連接端口 | RJ45 |
測試線:紅、黑、黃綠;帶屏蔽層網線:1M
