CDN 405T8A1耦合/去耦網絡用來測試非屏蔽對稱高速通信線路防雷擊浪涌能力。數據傳輸速率高達1,000 MBit/s。是按照IEC 61000-4-5:2017圖10非屏蔽的對稱高速數據線標準來設計,同時兼容IEC 61000-4-5:2005標準要求。采用高導磁性材料作為退耦器件，退耦性能及傳輸速率穩定。

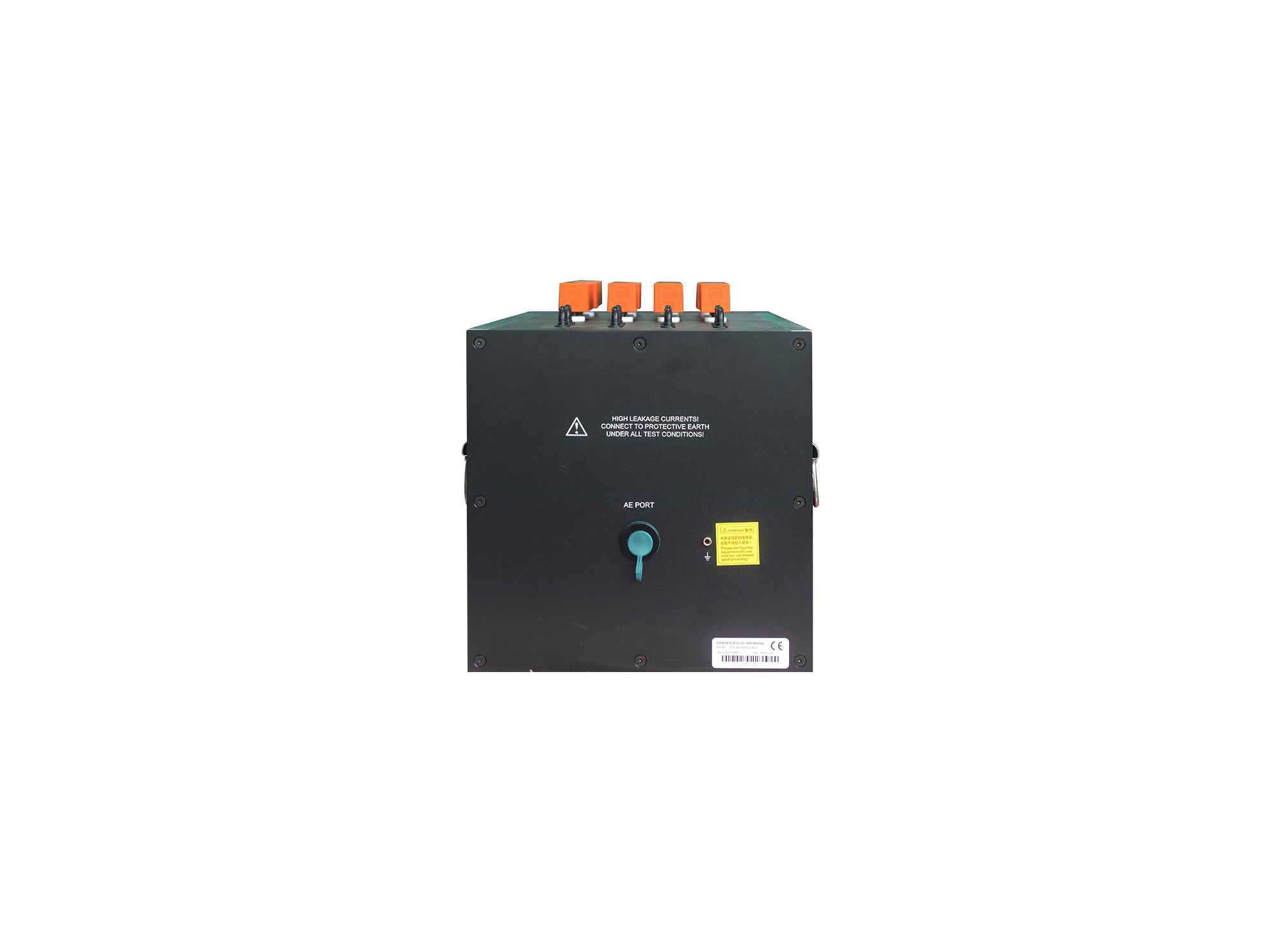

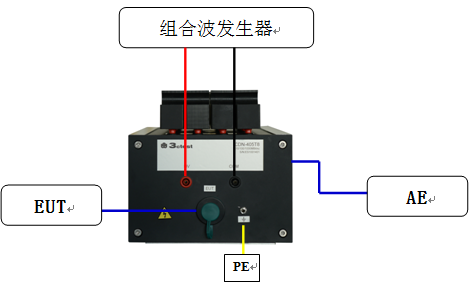

測試連接示意圖：
設計原理圖：
依據 IEC 61000-4-5：2017 Figure 10
> 采用高導磁性材料作為退耦器件
> 同時對四路八線通信線測試輸出
> 傳輸速率10 MB/100 MB/1000 MB
> 同時迭加浪涌波形
> 耐浪涌沖擊能力強，標準耐壓6 kV,最大耐受10 kV峰值電壓（需定制）
> 限流電阻更換可以滿足不同線數雷擊浪涌波形測試
項 目 | CDN 405T8A1 |
標準 | IEC 61000-4-5：2017 IEC 61000-4-5：2005 |
耦合電壓波形 | 1.2/50 μs、10/700 μs |
耦合電流波形 | 8/20 μs、5/320 μs |
脈沖電壓 | 6 kV (10 kV 需要定制) |
耦合模式 | 共模（線對地） |
耦合器件 | GDT 90V氣體放電管 |
輸出阻抗 | 限流電阻根據測試要求可更換 |
通信接口規格 | RJ45母連接器，連接電信線 |
腳位圖 | Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8 |
數據速率 | 10 MBit/s、100 MBit/s、1,000 MBit/s |
工作電壓 | DC：3-12 V |
工作電流 | 最大 1 A |
殘余電壓 | ＜15%（耦合浪涌電壓） |
HV電纜浪涌 | 1 m 高壓硅膠線，配香蕉插頭，2根 |
接地電纜 | 0.3 m 黃綠黃色，1根 |
短接器 | U型，8個 |
連接網線 | 1 m cat6 網線，2根 |
資料 | 原廠測試證書 、操作手冊，1份 |
