CDN 405T8-C耦合/去耦網絡用來測試非屏蔽對稱高速通信線路防雷擊浪涌能力。數據傳輸速率高達1,000MBit/s。是按照IEC/EN 61000-4-5圖11(電容器耦合)非屏蔽的對稱高速數據線標準來設計。采用高導磁性材料作為退耦器件，退耦性能及傳輸速率穩定。

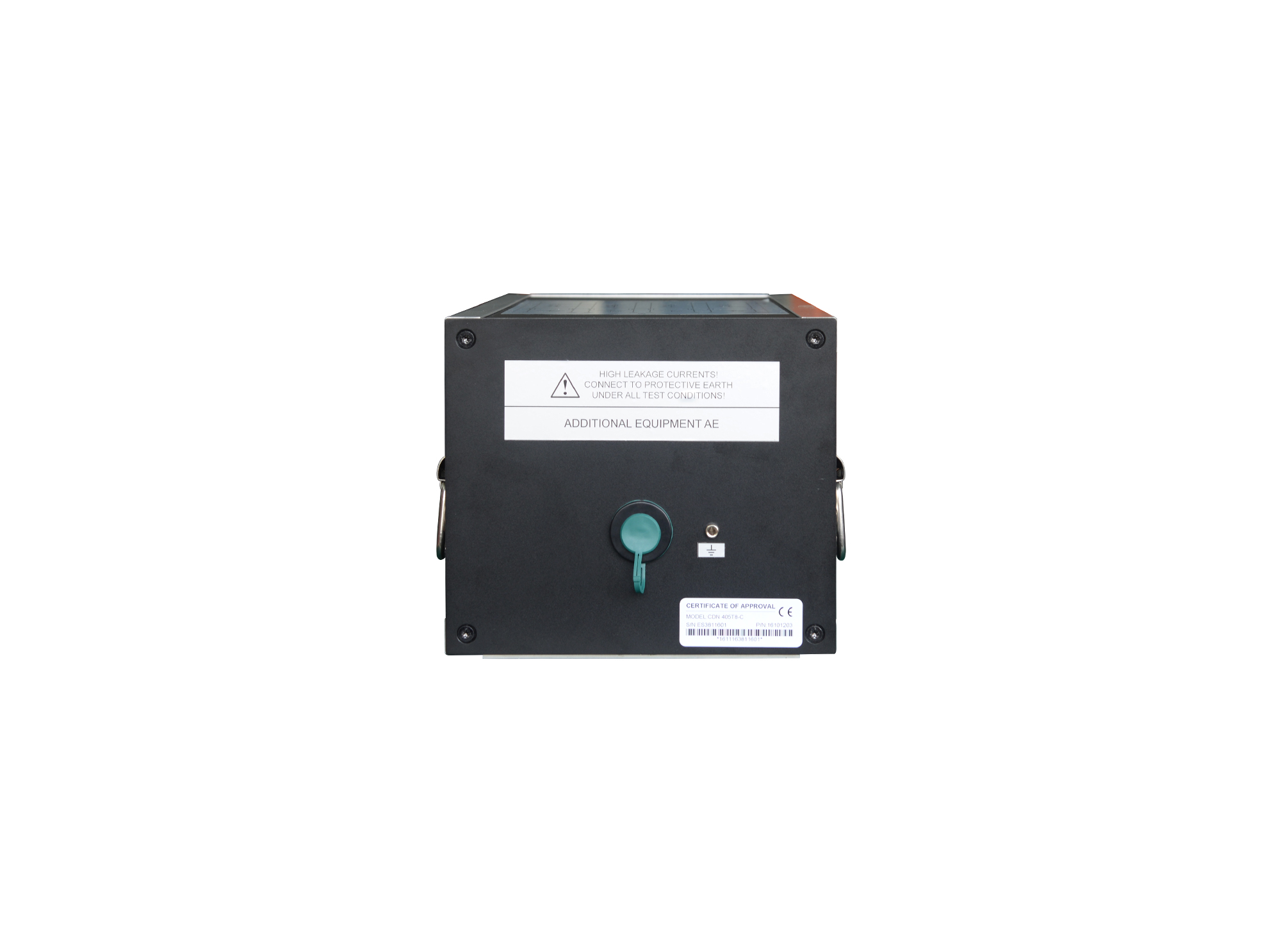

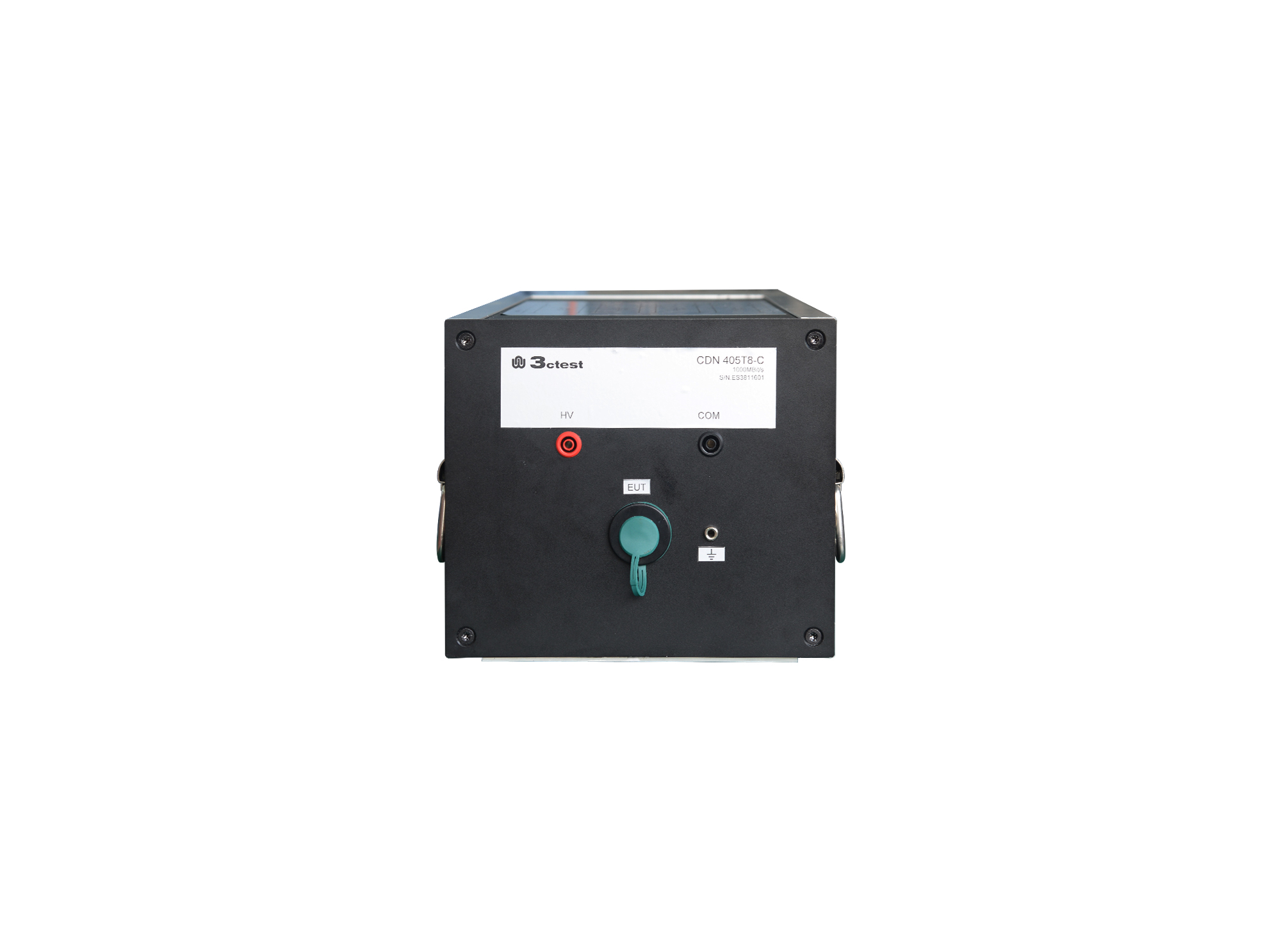

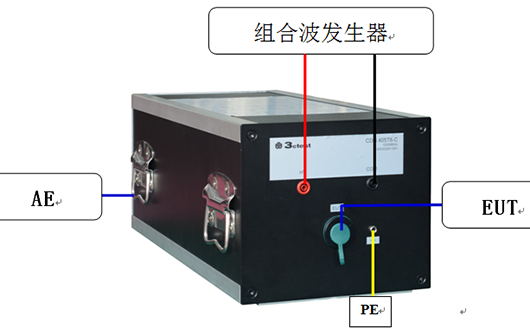

測試連接示意圖：
設計原理圖：
依據IEC 61000-4-5：2017 Figure 11
> 采用高導磁性材料作為退耦器件
> 同時可以對四路八線通信線測試輸出
> 傳輸速率10MB/100MB/1000MB
> 同時迭加浪涌波形
> 耐浪涌沖擊能力強，標準耐壓6 kV,最大耐受10 kV峰值電壓（需定制）
項 目 | CDN 405T8-C |
標準 | IEC/EN 61000-4-5 |
耦合波形 | 1.2/50 μs、8/20 μs |
脈沖電壓 | 6 kV (10 kV 需要定制) |
耦合模式 | 4對8線非屏蔽對稱 共模（線對地） |
耦合器件 | 電容器 |
輸出阻抗 | 電阻內置160 Ω*4；8線等效阻抗40 Ω |
去耦電感 | 20 mH |
殘余電壓 | <2%（耦合浪涌電壓） |
通信接口規格 | RJ45母連接器，連接電信線 |
腳位圖 | Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8 |
數據速率 | 10 MBit/s、100 MBit/s、1,000 MBit/s |
工作電壓 | 最大 100V DC |
工作電流 | 最大 1 A |
HV電纜 | 1m 高壓硅膠線，配香蕉插頭（2根） |
接地電纜 | 2m 黃綠黃色 （1根） |
測試網線 | 1m B類接法網線（ 2根） |
資料 | 原廠測試證書 、操作手冊（ 1份） |
