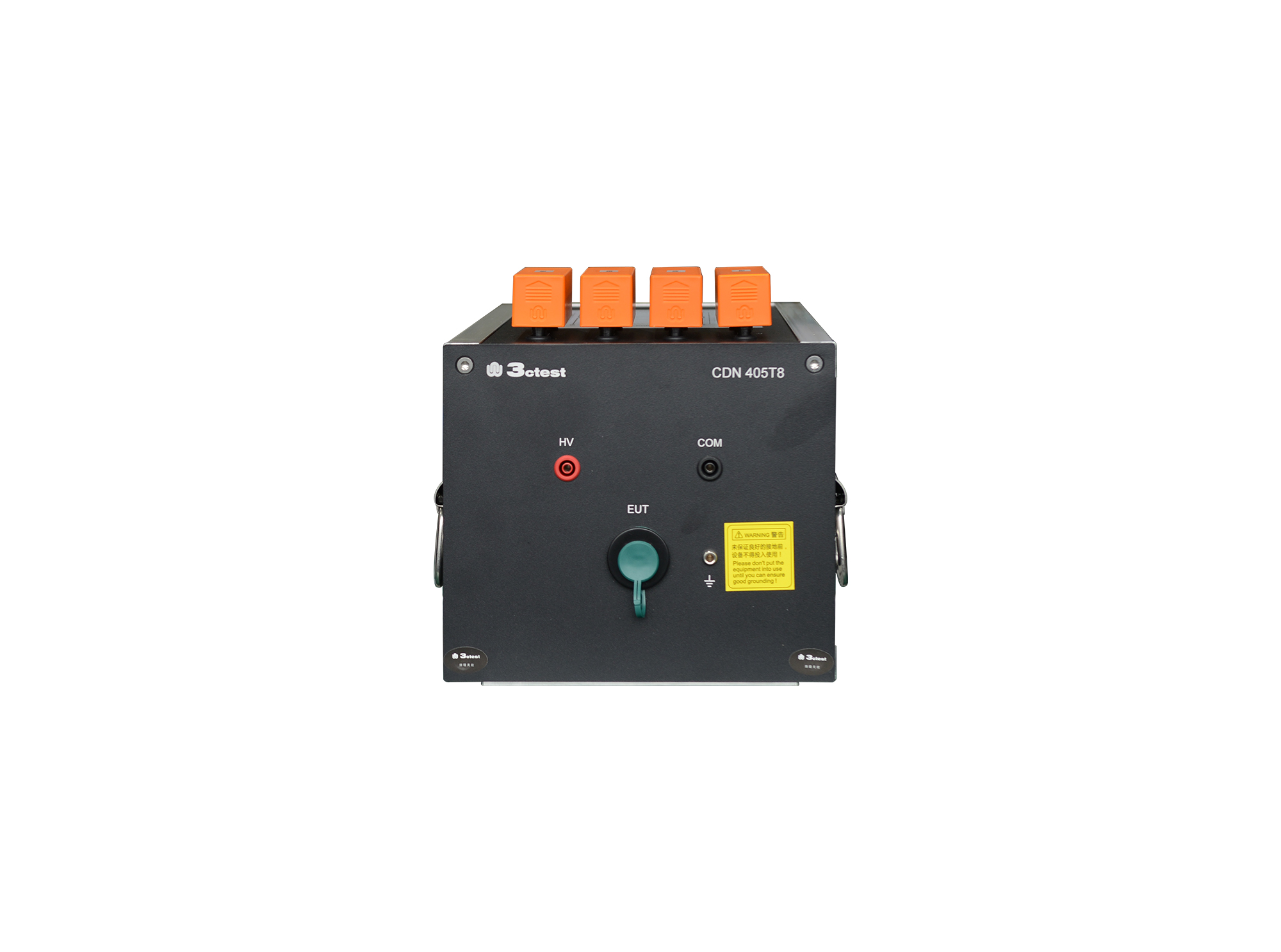

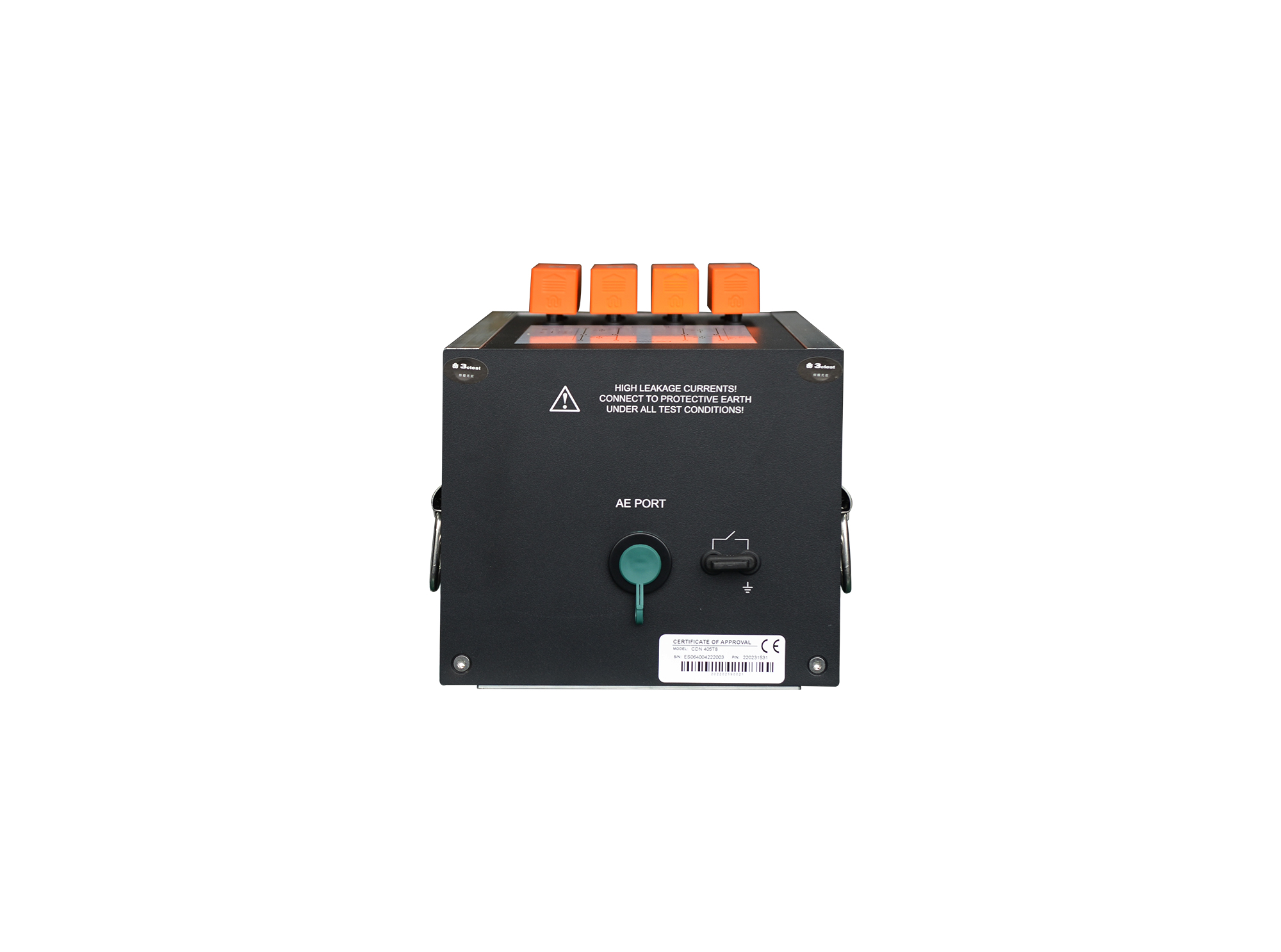

CDN 405T8（POE）耦合/去耦網絡適用于（浪涌試驗）4對8線非屏蔽對稱高速（POE）通信線耦合去耦網絡，其峰值電壓可達到 8KV。嚴格按照IEC 61000-4-5：2017標準來設計。最高數據傳輸速率高達1,000 MBit/s。采用高導磁性材料作為退耦器件，退耦性能及傳輸速率穩(wěn)定，體積小巧便于攜帶使用方便。
測試鏈接示意圖：
> 滿足IEC/EN 61000-4-5：2005和IEC/EN 61000-4-5：2017圖11要求；
> 作為外置耦合去耦網絡，配套雷擊浪涌發(fā)生器使用；
> 耦合波形1.2/50 ?s、8/20 μs;
> 傳輸速率1000 Mbit/s；
> 耐浪涌沖擊能力強，標準耐壓8 KV。
項目 | CDN 405T8（POE） |
標準 | IEC/EN 61000-4-5 |
耦合波形 | 1.25/50 μs、8/20 μs |
脈沖電壓 | 8 KV |
耦合模式 | 4對8線非屏蔽 線對地 |
耦合器件 | TVS管 |
通信接口規(guī)格 | RJ45母連接器，連接電信線 |
腳位圖 | Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 5 / 4 Pair 4: pins 7 / 8 |
數據速率 | 1,000 MBit/s |
工作電壓 | AC 50V，DC 70V |
工作電流 | 最大 1 A |
去耦電感 | 20 mH |
殘余電壓 | ＜200 V（耦合浪涌電壓） |
測試線（1根） | 100F/RT |
測試線（1根） | 100F/SW |
測試線（1根） | 150A 黃綠色 |
短接插頭（8個） | U型 |
限流模組（4個） | NR 160Ω |
連接網線（2根） | 1m cat 6網線 |
資料（1份） | 原廠測試證書 ，操作手冊 |
