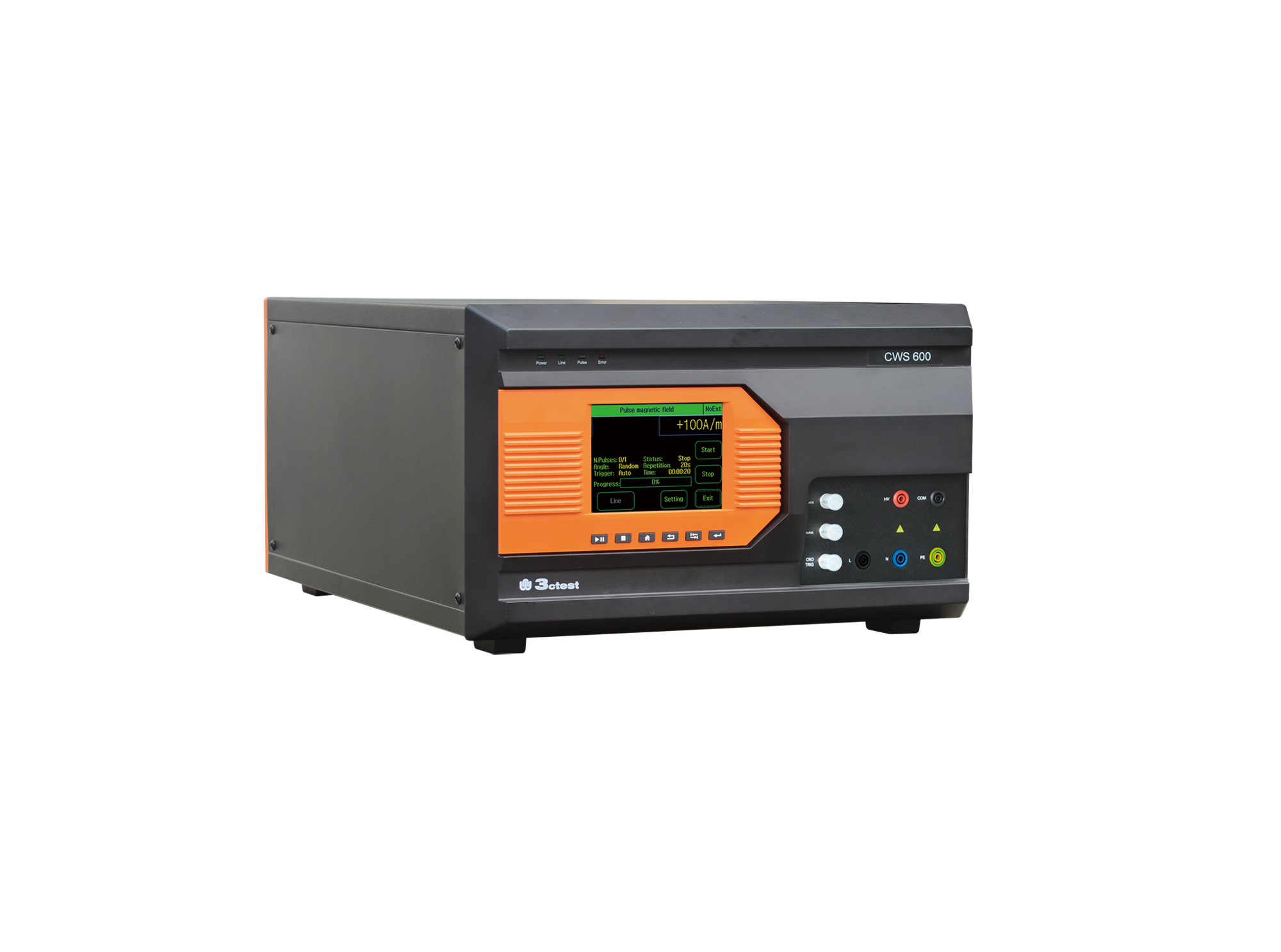

組合波雷擊浪涌模擬器

CWS 600(S)

CWS 600系列是一臺智能型多功能組合式抗擾度(EMS)測試設備，它能夠滿足國際標準和產品系列標準對浪涌抗擾度、通信波和脈沖磁場等各種測試要求，測試電壓最高可達6 kV。

產品概述

CWS 600系列是一臺智能型多功能組合式抗擾度(EMS)測試設備，它能夠滿足國際標準和產品系列標準對浪涌抗擾度、通信波和脈沖磁場等各種測試要求，測試電壓最高可達6 kV。
CWS 600系列是全兼容抗擾度測試方案最佳選擇。滿足歐盟CE認證及CCC認證對單相受試設備的抗擾度測試要求，內置全自動單相耦合/去耦網絡，通過自動控制的外置耦合/去耦網絡(最高可達400 A)還可進行三相五線受試設備測試。為您提供多種測試所需附件，用來滿足工頻磁場測試等各種應用需求。

命名規則：


備注：外置網絡等附件，有獨立型號，不在主機型號中體現；-300-20/32代表含有內置耦合去耦網絡。

產品特點

> 5.7英寸彩色觸摸屏前面板操作
> 浪涌失效偵測功能
> 浪涌電壓、電流測量采集
> 測試排程功能
> 可內置全自動單相耦合/去耦網絡 AC 300 V 20 A / 32 A 、DC 300 V 20 A / 32 A
> 可控制外置三相耦合/去耦網絡等功能模塊
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告

產品標準

IEC標準

IEC 61000-4-5

GB/T標準

GB/T 17626.5

EN標準

EN 61000-4-5

應用行業

產品參數

通用參數

顯示屏	5.7英寸TFT觸摸屏
工作電源范圍	100 ~ 264 V AC, 47 ~ 63 Hz
保險絲	6A
最大功耗	300 W
通訊方式	以太網LAN
外部控制方式	25針并口線
外部觸發輸入	BNC, 5 V TTL
CRO觸發輸出	BNC, 5 V TTL
運行控制輸入	BNC, 5 V TTL
脈沖觸發方式	手動、自動、外部觸發
外部同步輸入	20 ~ 400 V, 45 ~ 65 Hz
警告燈輸出	多芯接插件輸出, 匹配外置告警燈模塊(選配)
安全電路	安全環短接, 安全回路開路時停止工作
失效檢測	失效時前面板LCD顯示, 并中斷儀器工作
儀器工作狀態指示	LED指示、LCD顯示
儀器接地連接方式	使用扁平接地線
機箱尺寸	6U L * W * H: 620 * 450 * 280 mm
儀器重量	約50 kg
環境范圍	15 ℃ ~ 35℃
氣壓范圍	86 kPa ~ 106 kPa
濕度范圍	45% ~ 75%

內置耦合/去耦網絡(單相全自動)

IEC 61000 - 4 - 5浪涌抗擾度試驗

IEC 61000 - 4 - 5通訊波試驗

產品配件

測試測量選配指南一覽表

儀器名稱、型號		1.2/50 μs	10/700 μs
	差分探頭VCF-80	√	√
	寬帶電流監測鉗CM 0220M	√	√
	10kV浪涌校準電容模塊CCM 1000	√	√
	抗擾度測試軟件CoreLab	√	√

CWS 600 選型指南一覽表

主機	1.2/50 μs	10/700 μs	CDN單相三線網絡
組合波雷擊浪涌模擬器CWS 600（ST-300-20）	√	√	√
組合波雷擊浪涌模擬器CWS 600（S-300-20）	√		√
組合波雷擊浪涌模擬器CWS 600（S）	√
組合波雷擊浪涌模擬器CWS 600（T）		√
選配模塊
雷擊浪涌耦合/去耦網絡SPN xxxxT10系列	√		可根據EUT電壓、電流等級要求定制
非屏蔽對稱高速通信線雷擊浪涌耦合去耦網絡CDN 405T8A1	√	√
非屏蔽對稱高速通信線雷擊浪涌耦合去耦網絡CDN 405T8-C	√

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：組合波雷擊浪涌模擬器下一頁：雷擊浪涌耦合/去耦網絡返回列表

EUT帶載能力	AC 300 V 20 A / 32 A(選配) 50 / 60 Hz
EUT帶載能力	DC 300 V 20 A / 32 A(選配)
EUT電源輸入、輸出	4 mm香蕉插頭線
EUT電壓監視輸出	BNC輸出, 100 V : 1 V
EUT電流監視輸出	BNC輸出, 10 A : 1 V
同步方式	內部同步、外部同步、異步
內部同步	0°~ 360°, 1°步進設置或隨機模式
1.2 / 50 μs組合波耦合/ 去耦	內置單相自動耦合/去耦網絡
注：CWS 600（S）配置只有源，CWS 600（S-300-20）帶內置耦合去耦網絡

試驗電壓	0.25 kV ~ 6 kV(±10%)
試驗電流	0.125 kA ~ 3 kA ±10%
電壓波形	1.2 μs ± 30% , 50 μs ±20%
電流波形	8 μs ± 20%, 20 μs ±20%
輸出阻抗	2 Ω、12 Ω
試驗間隔時間	6 ~ 99 s（最短取決于試驗電壓）
實驗次數	1 ~ 999次
試驗模式	可選排程模式
極性	正、負、先正后負、正負交替
校準電容	18 μF內置
耦合電阻	0 Ω、10 Ω
耦合電容	9 μF、18 μF內置
浪涌電壓峰值檢測	LCD顯示、BNC輸出 1000 V: 1 V
浪涌電流峰值檢測	LCD顯示、BNC輸出 500 A: 1 V

試驗電壓	0.25 kV ~ 6 kV(±10%)
試驗電流	6.25 A ~ 150 A ±10%
電壓波形	10 μs ± 30% , 700 μs ±20%
電流波形	5 μs ± 20%, 320 μs ±20%
輸出阻抗	15 Ω、40 Ω
試驗間隔時間	6 ~ 99 s（最短取決于試驗電壓）
實驗次數	1 ~ 999次
試驗模式	可選排程模式
極性	正、負、先正后負
注：通訊波需選擇CWS 600(T)
