雷擊浪涌耦合/去耦網絡

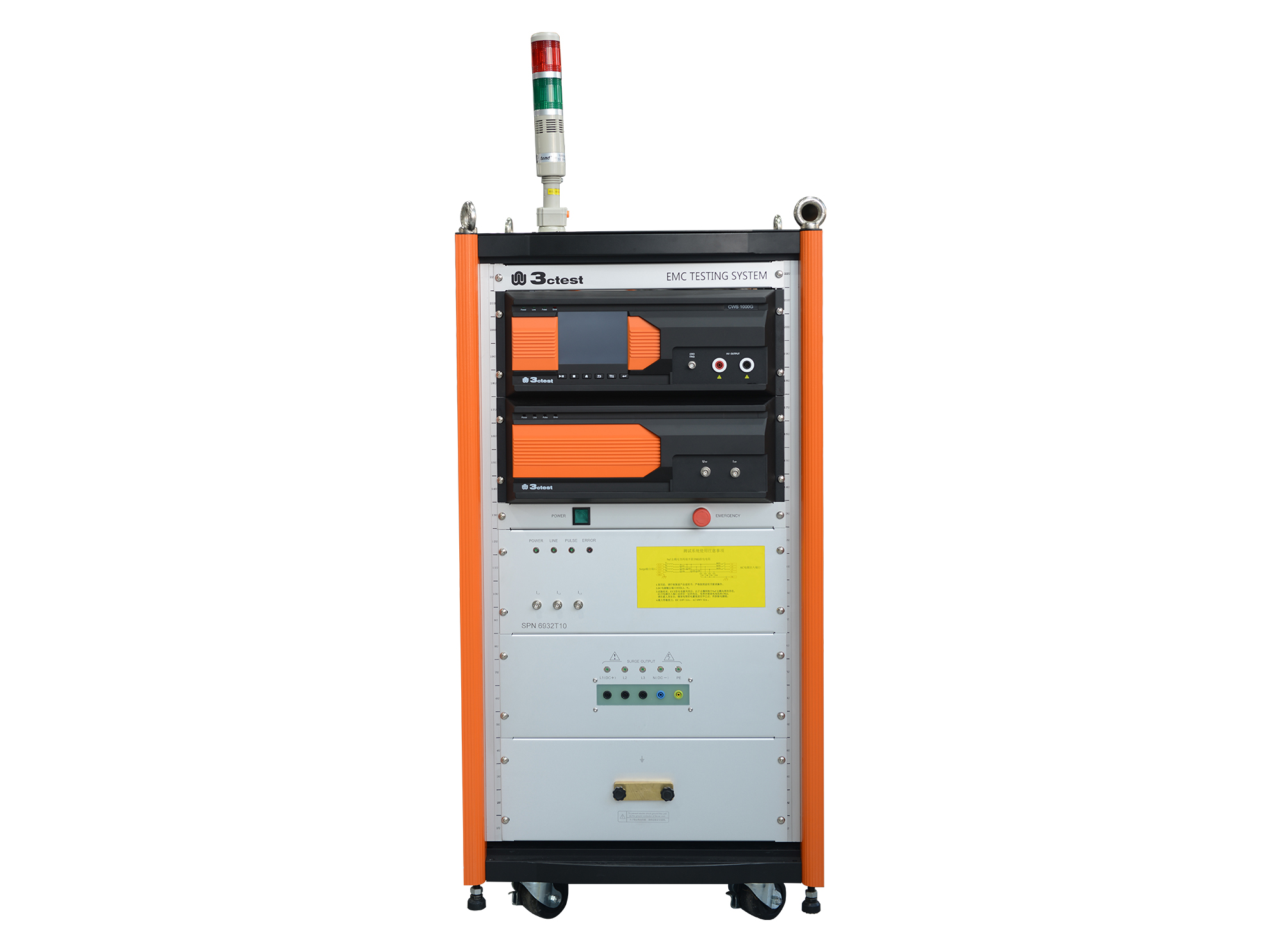

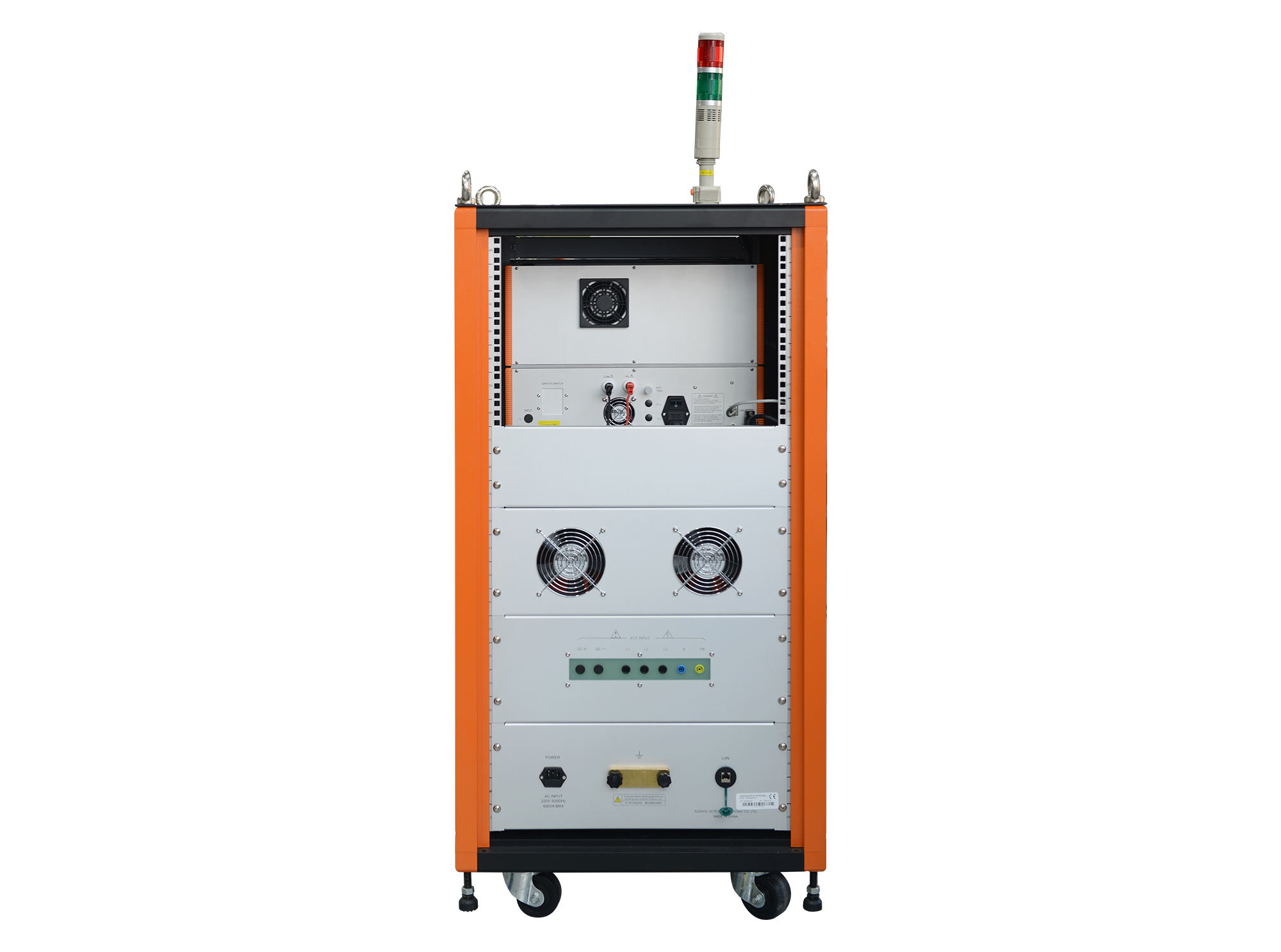

SPN 6932T10

SPN 6932T10高電壓大功率雷擊浪涌耦合/去耦網絡，實現全自動三相耦合/去耦功能，可滿足AC/DC交直流供電，配套CCS、CWS系列儀器使用，EUT最大帶載能力AC 690V 32A三相五線，其他EUT電壓、電流等級，可以根據客戶要求定制。

產品概述

產品特點

> EUT 交流負載能力AC 690V 32A三相五線
> EUT電源自動投切
> 對試驗電壓、極性、相位同步角度等試驗參數進行排程設置，實現全自動網絡投切
> 任意線路的相位角度迭加

產品標準

IEC標準

GB/T標準

EN標準

應用行業

產品參數

浪涌參數

三相全自動耦合/去耦網絡	符合 EN/IEC 61000-4-5 雷擊浪涌組合波測試，電壓可達10.0kV（1.2/50us），電流可達5.0kA(8/20us) 注：耦合/去耦網絡實際輸出的脈沖電壓值，取決于脈沖發生器的設定值；
相位同步	L1、L2、L3、N、PE，任意線-線、線-地相位角度迭加
耦合路徑	L1、L2、L3、N、PE任意組合路徑
耦合投切方式	自動投切,排程功能
耦合電容	9uF、18uF
耦合電阻	10 ohm、0 ohm 耦合電阻可選IEC標準方式或自定義方式
耦合衰減	<2dB
EUT注入端的殘余脈沖電壓	不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍

通用參數

產品配件

隨機標配

耦合/去耦網絡1臺、測試線、接地線、電源線、保險絲、出廠檢驗報告、說明書

選配附件

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

CWS 600x	組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出6.0kV（1.2/50us），3.0kA(8/20us)
CWS 800x	組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出8.0kV（1.2/50us），4.0kA(8/20us)
CWS 1000x	組合波雷擊浪涌模擬器，滿足IEC 61000-4-5標準，最高脈沖輸出10.0kV（1.2/50us），5.0kA(8/20us)
CCS 600x	組合式抗擾度測試儀，滿足IEC 61000-4-5標準，最高脈沖輸出6.0kV（1.2/50us），3.0kA(8/20us) 滿足IEC 61000-4-4標準，最高脈沖輸出4.8kV；
VCF-80	高壓差分探頭，最高測試電壓8kV，衰減比：1000：1，滿足雷擊浪涌類儀器的開路電壓波形校準
TR5025	高壓電流傳感器，最高測試電流20kA，衰減比：100:1，滿足雷擊浪涌類儀器的短路電流波形校準
EFT 500x	電快速瞬變脈沖群發生器，滿足IEC 61000-4-4標準，最高脈沖輸出4.8kV；
脈沖群校準組件	包含TFB 500/ TFB 1000，網絡端口適配器和手提箱，滿足脈沖群校準； TFB 500：輸入阻抗50Ω、輸出阻抗50Ω、衰減55dB； TFB 1000：輸入阻抗1000Ω、輸出阻抗50Ω、衰減60dB；
