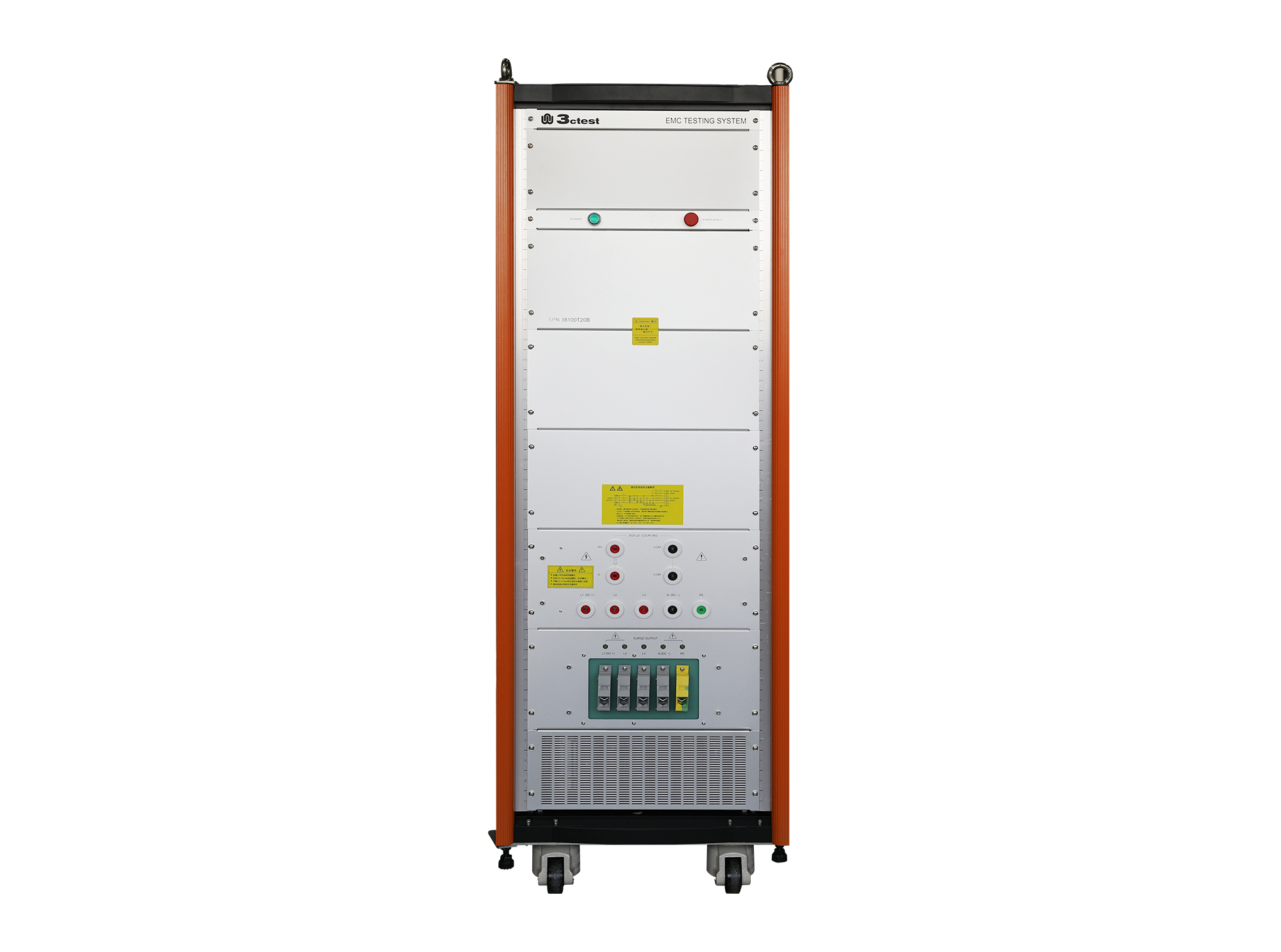

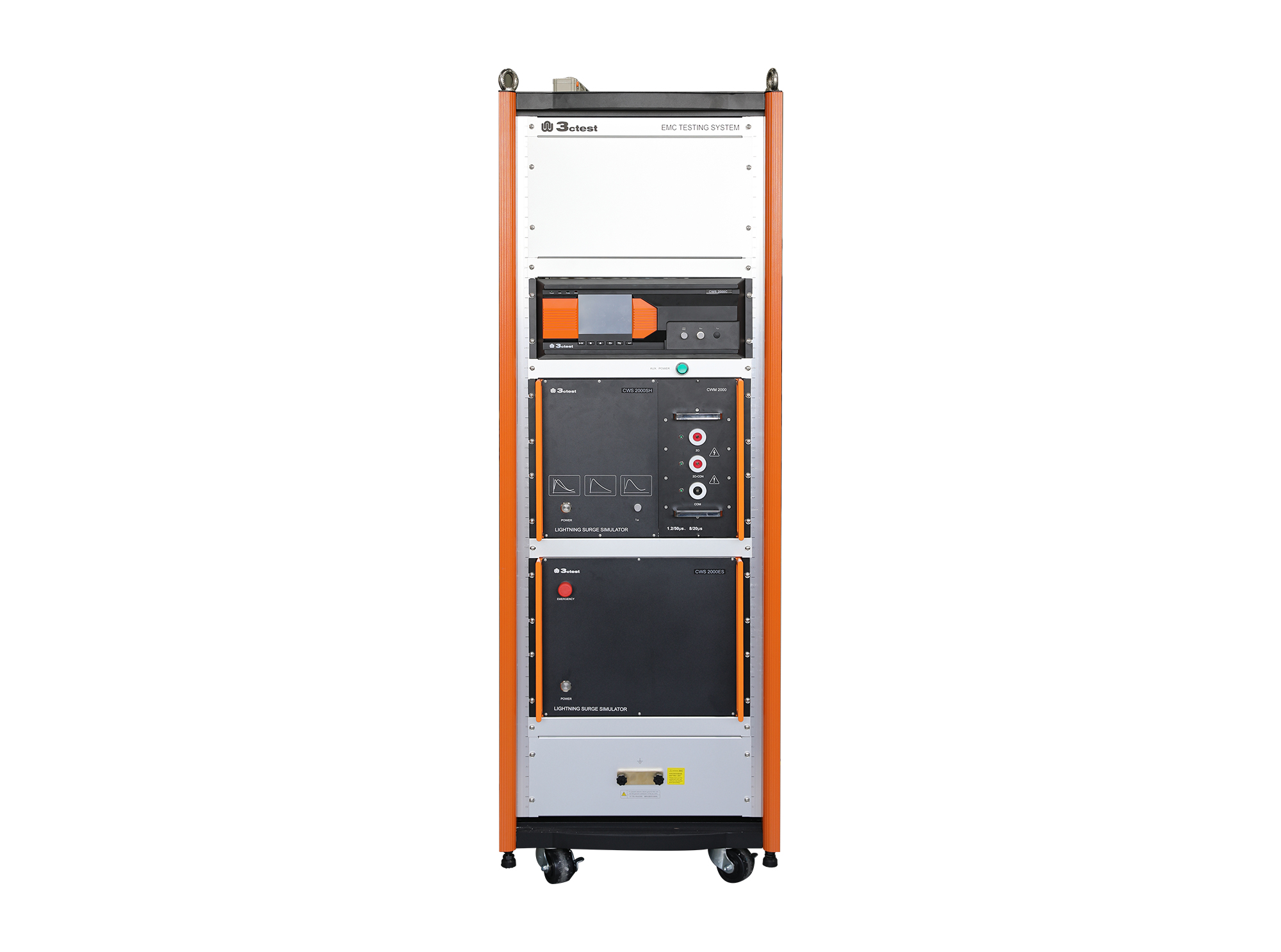

SPN 38100T20A&20B高壓大功率雷擊浪涌耦合/去耦網絡，滿足全量程測試要求，可分別搭配S10C2000、CWS 2000MS進行不同波形測試。浪涌組合波試驗電壓最高為20kV、10kA，8/20μs電流波最高為20kA。滿足AC/DC交直流供電，EUT最大帶載能力AC 380V 100A三相五線、DC 380V 100A。
> EUT最大電壓AC 380V DC 380V 100A；
> 進行排程設置，實現全自動網絡投切功能；
> 浪涌組合波測試電壓最高可達 20kV、10 kA；
> 8/20μs電流波最高可達 20KA；
> 任意線路相位角度疊加。
三相全自動耦合/去耦網絡 | 符合 EN/IEC 61000-4-5、GB/T 17626.5 雷擊浪涌組合波測試 電壓可達20kV (1.2/50 μs） 電流可達10kA (8/20 μs) 注：耦合/去耦網絡實際輸出的脈沖電壓值，取決于脈沖發生器的設定值 |
相位同步 | 任意線-線、線-地相位角度迭加 |
耦合路徑 | L1、L2、L3、N、線路任意組合路徑 L1（DC+）、N（DC-）直流路徑 |
耦合投切方式 | 自動投切 |
耦合電容 | 9uF（線-地）、18uF（線-線） |
耦合電阻 | 10 ohm（線-地）、0 ohm（線-線） |
EUT帶載能力 | Max AC 380V、100A；Max DC 380V、100A； |
EUT注入端的殘余脈沖電壓 | 不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍 |
電源線、測試線、接地線、25芯數據線、出廠檢驗報告、說明書。
