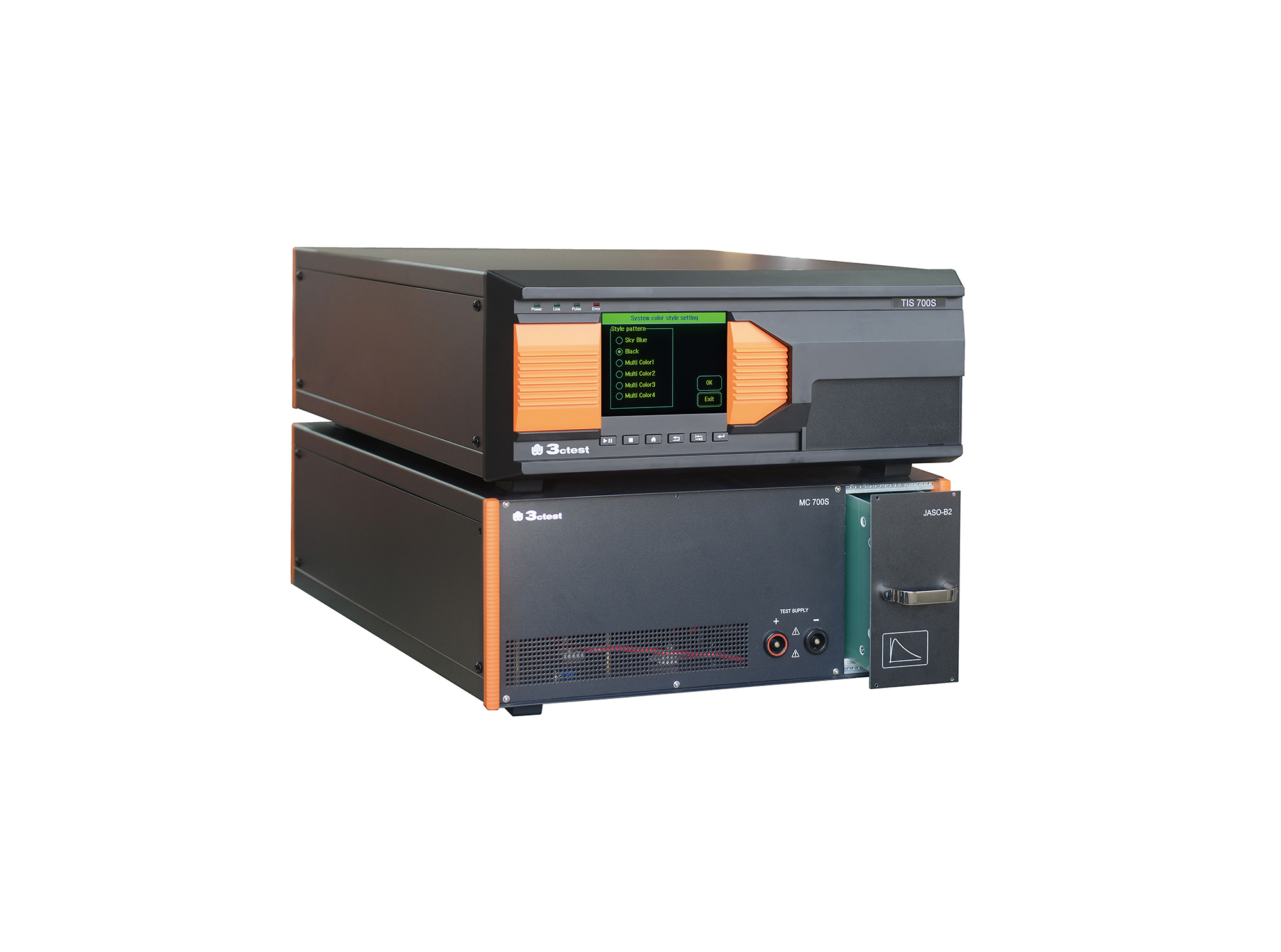

車載微脈沖發生器

TIS 700S

產品概述

TIS 700S能夠獨立完成全兼容的汽車電子微脈沖測試。儀器采用模塊結構設計，包含9個波形模塊分別是JASO-D001脈沖A2、B2、D2； NISSAN 28400 NDS03脈沖B2； NISSAN 28400 NDS07脈沖C8、C50、C300；SAEJ1455|互感脈沖、自感脈沖。9個模塊可任意選配，其他特殊波形模塊可以定制。
TIS 700S通過觸摸屏菜單和功能鍵，用戶可以快速、準確地編輯測試等級完成相關測試。

測試連接示意圖：

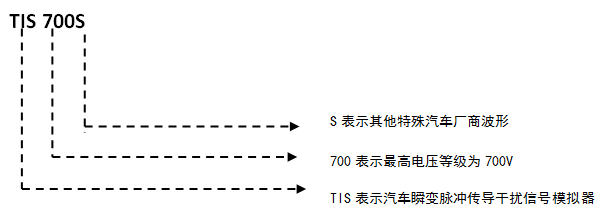

命名規則：


產品特點

> 5.7寸彩色觸摸屏前面板操作；
> 儀器采用插拔式結構包含9個模塊，其他波形模塊可以定制
> CN25和CAN內部總線可將DUT電源電壓信號傳輸至電源，并可與其他公司設備實現通訊；
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告。

產品標準

其他標準

應用行業

汽車電子

產品參數

NISSAN 28400 NDS03 B2

脈沖幅度Vp	200-400V
上升時間Tr（Vp）	≤1us
間隔時間	3-99S
極性	正、負
脈沖群個數	1-9999
重量	1Kg
尺寸	95170180mm

NISSAN 28400 NDS07 C8

NISSAN 28400 NDS07 C50

NISSAN 28400 NDS07 C300

SAEJ1455|自感脈沖

SAEJ1455|互感脈沖

JASO-D001 A2

JASO-D001 B2

JASO-D001 D2

通用參數

產品配件

隨機標配

儀器、說明書、檢測報告、測試線、保險絲

軟件（選配）

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：瞬變脈沖干擾模擬器下一頁：線-線耦合測試夾具返回列表

供電電壓	AC 110/220V，土10%，45-65Hz
環境溫度	15-35℃
相對溫度	35%-85%RH（無凝露）
外形尺寸	450 x600 x177mm(2個4U機柜)
重量	約20kg

脈沖幅度Vp	200-600V
上升時間Tr（Vp）	≤1us
時間常數	1000us
間隔時間	1-99S
極性	正、負
脈沖群個數	1-9999
重量	1Kg
尺寸	95170180mm

脈沖幅度Vp	100-300V
上升時間Tr（Vp）	≤1us
間隔時間	3-99S
極性	正
脈沖群個數	1-9999
重量	1Kg
尺寸	95170180mm

脈沖幅度Vp	200-400 V
上升時間Tr（Vp）	≤1us
間隔時間	3-99S
極性	正、負
脈沖群個數	1-9999
重量	1Kg
尺寸	95170180mm

脈沖幅度Vp	100-300 V
上升時間Tr（Vp）	≤1us
間隔時間	3-99S
極性	正
脈沖群個數	1-9999
重量	1Kg
尺寸	95170180mm
