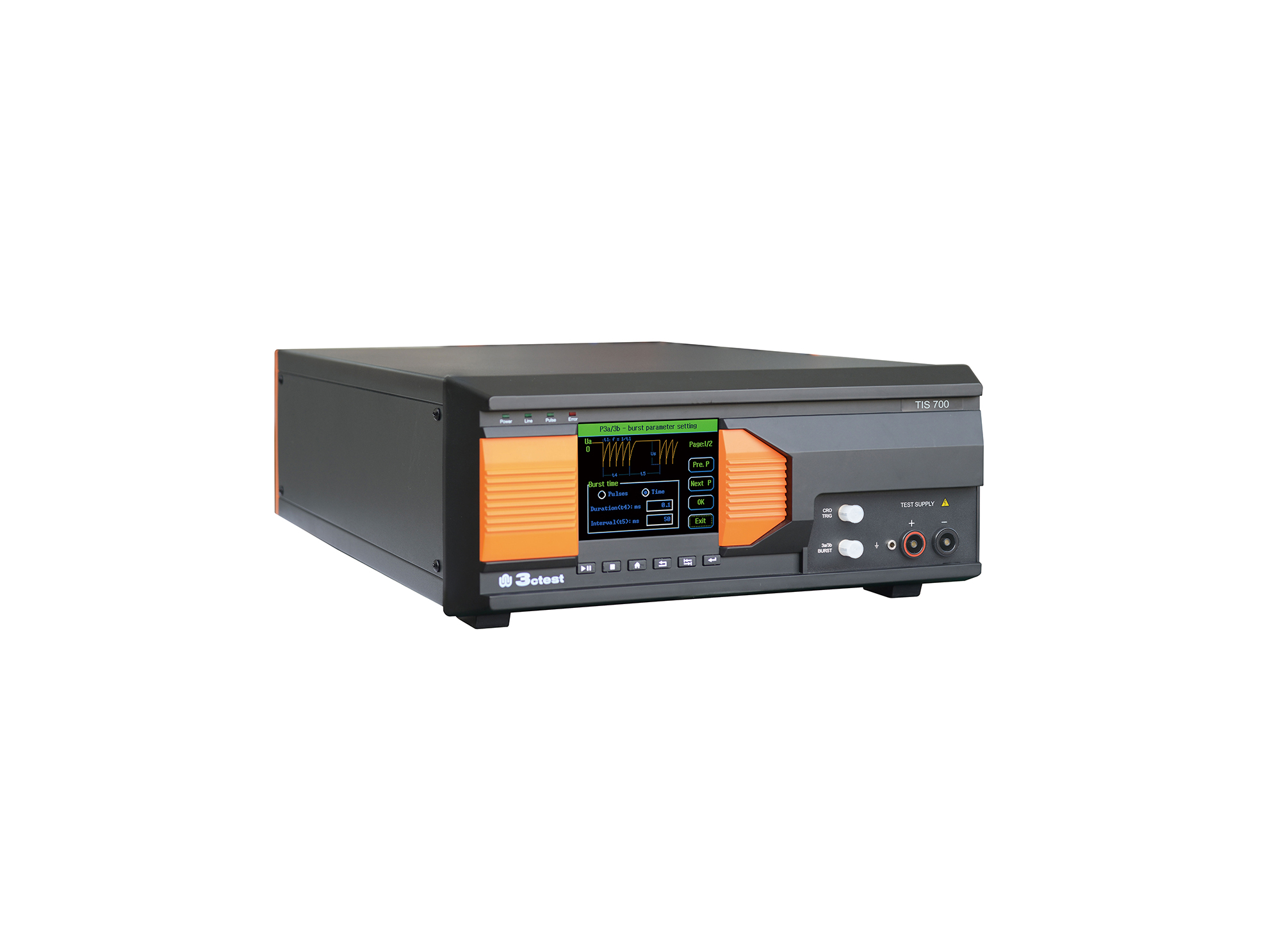

瞬變脈沖干擾模擬器

TIS 700X

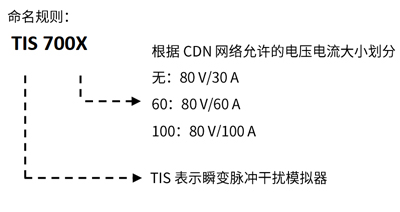

TIS 瞬變脈沖干擾模擬器系列集成了ISO 7637-2標準要求的試驗脈沖P1/1b/2a/3a/3b/6電源線試驗以及ISO 7637-3標準要求的信號線和數據線試驗。TIS 系列模擬器不僅能夠滿足全球眾多汽車制造商的標準要求,還能根據用戶需要定制各種波形模擬發生器。

下載手冊

立即詢單 加入對比欄 加入詢單籃

產品概述

TIS 瞬變脈沖干擾模擬器系列集成了ISO 7637-2標準要求的試驗脈沖P1/1b/2a/3a/3b/6電源線試驗以及ISO 7637-3標準要求的信號線和數據線試驗。TIS 系列模擬器不僅能夠滿足全球眾多汽車制造商的標準要求,還能根據用戶需要定制各種波形模擬發生器。其具有更高的脈沖電壓、頻率，可以自由設定，用于尋找被測品的敏感點，遠超出標準的要求。內置耦合網絡的輸入與LDS 200系列、APS系列的輸出相連，可作為統一的中央輸出端口（被試設備）。不同的模擬器均由數據總線互聯、并通過以太網連接至遠程PC端組成一套完整的測試系統。

測試連接示意圖：



產品特點

> 5.7英寸彩色觸摸屏,前面板操作
> EUT負載能力80 V、60 A
> 電源線試驗脈沖P1/1b/2a/3a/3b/6
> 信號線和數據線快慢脈沖試驗
> 具有DUT電壓、電流檢測及過流保護功能
> 內置電源投切開關
> 內置耦合網絡可作為統一的中央輸出（EUT）端口
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告

產品標準

ISO標準

GB/T標準

GB/T 21437.2

EN標準

其他標準

查看全部適合標準

應用行業

汽車電子

產品參數

通用參數

供電電壓	AC 220 V，±10%，45 Hz ~ 65 Hz
環境溫度	15 ℃ ~ 35 ℃
相對溫度	35% RH ~ 85% RH（無凝露）
外形尺寸	TIS 700輸出電流30 A 4U機箱	TIS 700-60輸出電流60 A，4U機箱	TIS 700-100輸出電流100 A 6U機箱
重量	TIS 700約20 kg	TIS 700-60約20 kg	TIS 700-100約20 kg
觸發方式	自動觸發、手動觸發、外部觸發
網絡	內置耦合/去耦網絡80 V/60 A 最大電流可達100 A（需定制）
輸入	被試設備供電	直流電壓從APS或其他直流電源輸入
	脈沖5,7	通過TIS 700系列的網絡疊加脈沖5和脈沖7
輸出	從LDS200輸入	中央被試設備輸出端口
	同軸輸出端口	連接符合ISO7637-3標準要求的電容耦合鉗

微脈沖發生器模塊P1

微脈沖發生器模塊P1b（配合上位機軟件AutoLab使用）

微脈沖發生器模塊P2a

電快速瞬變/脈沖群發生器模塊P3a/3b

電快速瞬變/脈沖群發生器模塊P6（配合上位機軟件AutoLab使用）

產品配件

標配附件

主機一臺、說明書、檢測報告、產品質保書、測試線、電源線、DUT電源線、接地線

選配附件

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：汽車瞬態脈沖發生器下一頁：車載微脈沖發生器返回列表

測試電壓	3 V ~ 600 V
極性	負
上升時間Tr	0.5 μs ~ 1 μs
上升時間Tr	1.5 μs ~ 3 μs 無負載
持續時間Td	50 μs ± 20% 無負載
	12 μs ± 20% 2 Ω匹配負載
	1 ms ± 20% 無負載
	1 ms ± 20% 50 Ω匹配負載
	2 ms ± 20% 無負載
	1.5 ms ± 20% 10 Ω匹配負載
	0.2 ms ± 20% 無負載
	0.3 ms ± 20% 無負載
	0.5 ms ± 20% 無負載
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
試驗次數	1 ~ 9999
DUT電壓監控	10:1
DUT電流監控	40 A : 1 V
脈沖間隔	0.2 s ~ 999 s (其中最小間隔根據輸出電壓)

測試電壓	3 V ~ 600 V
極性	負
上升時間Tr	<3 μs
持續時間Td	0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

測試電壓	3 V ~ 200 V
極性	正
上升時間Tr	0.5 μs ~ 1 μs
上升時間Tr	1.5 μs ~ 3 μs 無負載
持續時間Td	50 μs ± 20% 無負載
	12 μs ± 20% 2 Ω匹配負載
	1 ms ± 20% 無負載
	1 ms ± 20% 50 Ω匹配負載
	2 ms ± 20% 無負載
	1.5 ms ± 20% 10 Ω匹配負載
	0.2 ms ± 20% 無負載
	0.3 ms ± 20% 無負載
	0.5 ms ± 20% 無負載
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
試驗次數	1 ~ 9999
DUT電壓監控	10:1
DUT電流監控	40 A : 1 V
脈沖間隔	0.2 s ~ 999 s(其中最小間隔根據輸出電壓)
耦合方式	ICC, DCC

測試電壓	18 V ~ 700 V
極性	脈沖3b為正，脈沖3a為負
上升時間Tr	5 ns ± 30% 50 Ω負載
上升時間Tr	5 ns ± 30% 1000 Ω負載
持續時間Td	150 ns ± 45 ns 50 Ω負載
持續時間Td	150 ns ± 45 ns 1000 Ω負載
源阻抗	50 Ω
脈沖個數	1 ~ 200
脈沖群間隔時間	50 ms ~ 999 ms
脈沖頻率	0.1 kHz ~ 200 kHz
測試持續時間	1 s ~ 50000 s
耦合方式	CCC，DCC
輸出方式	源端口輸出：BNC
輸出方式	電源端口輸出：同軸端子

測試電壓	3 V ~ 600 V
極性	負
上升時間Tr	60 μs
持續時間Td	0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

ISO 7637-3校準附件
1	電流注入 BCIP7637-3	頻率范圍：4 kHz ~ 100 MHz
2	校準夾具 BCICF-200	頻率范圍：DC-200 MHz
		特性阻抗：50 Ω
3	直接電容耦合DCC-100nF	容值：100 nF
		耐壓值：200 V
4	直接電容耦合DCC-100pF	容值：100 pF
		耐壓值：200 V
5	直接電容耦合 DCC-470pF	容值：470 pF
		耐壓值：200 V
6	電容耦合夾V-EFTC	耦合電容：100 pF-200 pF DC 5 kV
ISO 7637-2校準附件
7	校準電阻 PVK	型號	阻抗 [Ω]
		PVK 05	0.5
		PVK 1	1
		PVK 2	2
		PVK 4	4
		PVK 10	10
		PVK 20	20
		PVK 30	30
		PVK 50	50
其他附件
8	軟件	計算機聯機控制軟件AutoLab，支持windows 7及以上，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；它能夠自動/手動識別所連接的AutoLab測試設備并進行自動配置；基于模板的報告功能可以幫助用戶靈活地生成測試報告。
