雷電感應瞬態敏感度測試系統

LSS 160SM6&LIS 100B

LSS 160SM6和LIS 100B是符合RTCA/DO-160G 第22部分關于間接雷電感應瞬態敏感度要求的測試系統。其中，LSS 160SM6可滿足波形1，波形4和波形5A/5B的試驗，LIS 100B可滿足波形2, 波形3（1 MHz和10 MHz）和波形6的試驗，均可進行標準要求的等級3及以下的引腳注入試驗和電纜束試驗。

下載手冊

立即詢單 加入對比欄 加入詢單籃

產品概述

飛機在強對流天氣飛行時，常受到閃電雷擊的影響，在機載設備的電路或電纜上產生瞬態感應電壓或電流，即間接雷電效應。這種現象可能會引起飛機失控，甚至會導致飛機機身起火等嚴重的意外事故。基于安全考慮，機載設備必須進行雷電防護設計和試驗驗證，以確保飛機在暴露于雷電環境后，機上具有關鍵功能的系統和設備仍能夠正常工作，不影響飛機的持續安全飛行。
LSS 160SM6和LIS 100B是符合RTCA/DO-160G 第22部分關于間接雷電感應瞬態敏感度要求的測試系統。其中，LSS 160SM6可滿足波形1，波形4和波形5A/5B的試驗，LIS 100B可滿足波形2, 波形3（1 MHz和10 MHz）和波形6的試驗，均可進行標準要求的等級3及以下的引腳注入試驗和電纜束試驗。此外，系統滿足MIL-STD-461G CS 117 雷電感應瞬態傳導敏感度試驗等多類相關標準。
此外，系統還搭載了試驗配置必備的輔助裝置，如高頻耦合器，電源阻斷器件，插腳注入探頭，示波器等，滿足不同類型的試驗需求。另外，可使用本公司的Corelab軟件進行遠程控制，極大地方便用戶進行試驗操作。

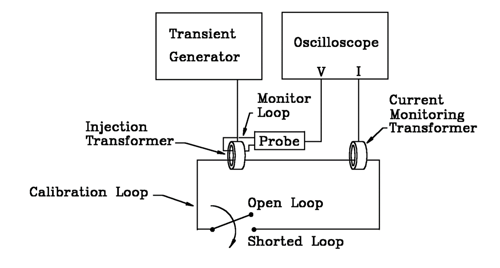

1、校準示意圖：


2、測試示意圖：


產品特點

> 一臺機器可以實現多個波形及多種測試功能；
> 兩臺主機可以完成6種波形的輸出；
> 實驗電壓和間隔時間可以任意設置，可編排測試流程；
> 采用觸摸屏控制，全自動智能控制；
> 模塊化設計結構，可選配多種波形模塊。

產品標準

其他標準

行業應用

產品參數

LSS 160SM6技術參數

W1 電纜束電纜感應和對地注入試驗
耦合模式	電纜感應CI；接地注入GI
輸出模塊選擇	Wave 1-CI/GI
電流波形WF1	6.4 μs±20% / 69 μs±20%
單次回擊輸出	25 A–1000 A +20%, -0%
多次回擊輸出	25 A–1000 A +20%, -0% (首波)
多次回擊輸出	25 A–500 A +50%, -0% (后續波)
后續波個數	1-14可設
后續波時間間隔	10 ms-200 ms可設，均勻模式和隨機模式可選
極性	正、負
電流耦合器	LCVT-L3
試驗次數	1-99
試驗重復率	30 s-99 s（最小時間由輸出幅值決定）
EUT最大電源	電纜感應CI：無接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC
W4信號/電源引腳直接注入試驗
耦合模式	插腳注入PI
輸出模塊選擇	Wave 4-PI
輸出阻抗	5 Ω±10％
電壓電流波形WF4	6.4 μs±20％ / 69 μs±20％
單次回擊輸出	25 V–800 V +10%, -0%（開路電壓）
單次回擊輸出	5 A–160 A +10%, -0% （短路電流）
極性	正、負
EUT最大交流電壓	230 V
EUT最大供電頻率	800 Hz
EUT電源同步	自動同步于交流電源峰值或0°~359°（分辨率1°，誤差不大于10°）
試驗次數	1-99
試驗重復率	10 s-99 s（最小時間由輸出幅值決定）
W4電纜束電纜感應和對地注入試驗
耦合模式	電纜感應CI；接地注入GI
輸出模塊選擇	Wave 4-CI/GI
電壓電流波形WF4	6.4 μs±20％ / 69 μs±20％
單次回擊輸出	10 V–1700 V +20%, -0%
多次回擊輸出	10 V–1700 V +20%, -0%（首波）
多次回擊輸出	10 V–500 V +50%, -0% （后續波）
后續波個數	1-14可設
后續波時間間隔	10 ms-200 ms可設，均勻模式和隨機模式可選
極性	正、負
電流耦合器	LCVT-L3
EUT最大電源	230 V / 16 A AC 50 Hz /60 Hz & DC
試驗次數	1-99
試驗重復率	10 s-99 s（最小時間由輸出幅值決定）
EUT最大電源	電纜感應CI：無接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC
W5A信號/電源引腳直接注入試驗
耦合模式	插腳注入PI
輸出模塊選擇	Wave 5A-PI
輸出阻抗	1 Ω±10%
電壓電流波形WF5A	40 μs ±20% / 120 μs ± 20%
單次回擊輸出	25 V–800 V +10%, -0%（開路電壓）
單次回擊輸出	25 A–800 A +10%, -0% （短路電流）
極性	正、負
EUT最大交流電壓	230 V
EUT最大供電頻率	800 Hz
EUT電源同步	自動同步于交流電源峰值或0°~359°（分辨率1°，誤差不大于10°）
試驗次數	1-99
試驗重復率	30 s-99 s（最小時間由輸出幅值決定）
W5A電纜束電纜感應和對地注入試驗
耦合模式	電纜感應CI；接地注入GI
輸出模塊選擇	Wave 5 A-CI/GI
電流波形WF1	40 μs ± 20% / 120 μs ± 20%
單次回擊輸出	20 A–2000 A +20%, -0%
多次回擊輸出	20 A–2000 A +20%, -0% (首波)
多次回擊輸出	20 A–1000 A+50%, -0% (后續波)
后續波個數	1-14可設
后續波時間間隔	10 ms-200 ms可設，均勻模式和隨機模式可選
極性	正、負
電流耦合器	LCVT-L3
試驗次數	1-99
試驗重復率	30 s-99 s（最小時間由輸出幅值決定）
EUT最大電源	電纜感應CI：無接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC
W5B信號/電源引腳直接注入試驗
耦合模式	插腳注入PI
輸出模塊選擇	Wave 5B-PI
輸出阻抗	1 Ω±10%
電壓電流波形WF5B	50 μs ±20% / 500 μs ± 20%
單次回擊輸出	25 V–800 V +10%, -0%（開路電壓）
單次回擊輸出	25 A–800 A +10%, -0% （短路電流）
極性	正、負
EUT最大交流電壓	230 V
EUT最大供電頻率	800 Hz
EUT電源同步	自動同步于交流電源峰值或0°~359°（分辨率1°，誤差不大于10°）
試驗次數	1-99
試驗重復率	30 s-99 s（最小時間由輸出幅值決定）
W5B電纜束電纜感應和對地注入試驗
耦合模式	電纜感應CI；接地注入GI
輸出模塊選擇	Wave 5 B-CI/GI
電流波形WF1	50 μs ± 20% / 500 μs ± 20%
單次回擊輸出	25 A–2000 A +20%, -0%
多次回擊輸出	25 A–2000 A +20%, -0% (首波)
多次回擊輸出	25 A–1000 A+50%, -0% (后續波)
后續波個數	1-14可設
后續波時間間隔	30 ms-200 ms可設，均勻模式和隨機模式可選
極性	正、負
電流耦合器	LCVT-L3
試驗次數	1-99
試驗重復率	30 s-99 s（最小時間由輸出幅值決定）
EUT最大電源	電纜感應CI：無接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC

LIS100B技術參數

通用參數

產品配件

隨機標配

說明書、測試線、保險絲*2(備用件)、電源線、接地線，同軸線，插頭夾子

選配附件

1、線路阻抗穩定網絡LISN AR 50	用于電纜束試驗時隔離電波干擾，提供穩定的測試阻抗; Max AC 530 V, DC 600 V 有效電流：50 A; 頻率范圍：10 kHz~ 400 MHz
2、耦合變壓器LCVT-L3	用于W1,W5A,W5B電流波形耦合;用于W4電壓波形耦合可滿足電纜束W1, W5A,W5B電流波形和W4電壓波形的單次回擊，多次回擊測試
3、外置直流電容 C33600/C33500/C33400	用于電纜束試驗時配合LISN使用; 直流電源供電最高電壓600 V（標配50 V）; 電容量為33000 μF
4、電源阻斷器件CN-1	用于將EUT引腳上的電壓與信號發生器的低源阻抗隔離開，對信號發生器進行保護；隔離交流電源最高電壓400 V，直流電源最高電壓600 V；可滿足插腳注入W4、W5A及W5B波形的帶電源測試
5、電源去耦單元DN-416T	用于防止W3、W4、W5A、W5B瞬態波形損壞EUT供電電源；交流供電最高電壓3相400V 16A，0-400 Hz（共模），直流電源供電最高電壓600V 16A；可滿足插腳注入W3、W4、W5A及W5B波形的帶電源測試
6、高頻耦合器LVT-2	用于W2，W3（1 MHz、10 MHz）電壓波形耦合可滿足電纜束W2、W3電壓波形的單次回擊、多次回擊、以及多次脈沖群等級1-3測試最大耦合W2電壓波形2000 V 最大耦合W3電壓波形4000 V
7、高頻耦合器LVT-3	用于W6電流波形耦合可滿足電纜束W6電流波形的多次脈沖群等級1-3測試最大耦合W6電流波形160 A
8、電源阻斷器件CN-2	用于引腳注入試驗進行波形3的帶電源試驗，目的是將EUT引腳上的電壓與信號發生器的低源阻抗隔離開，對信號發生器進行保護
9、手持式引腳注入探頭 HIP 5000	用于W3（1 MHz）波形的插腳注入試驗。手持式結構設計，方便對被測產品的針腳進行浪涌注入
10、分流器MCS 01	測量W2，W3，W6電流波形
11、35U標準機柜ETS 160MB-35U	用于收納設備及附件，讓各種設備有序存放。內置2個4U主機收納槽 4個波形模塊收納槽帶滑動導軌，方便放置
12、泰克系列數字示波器MDO3012	頻率100 MHz；采樣率1.25 GS/s 存儲深度10 Mb
13、寬帶電流監測鉗CM 0220M	峰值電流20 kA；靈敏度0.01 V/A；最大1 A·s電荷量
14、寬帶電流監測鉗CM 0302M	峰值電流 200 kA；靈敏度0.001 V/A；最大 10 A·s 電荷量
15、差分探頭THDP0100	美國泰克，6 kV差分模式，100 MHz頻率可用于所有波形的電壓信號測量
16、Corelab軟件	用于對試驗進行遠程控制；可連接示波器監測波形；可生成測試報告

立即咨詢

如果您對我們的產品感興趣，請留下信息，我們將盡快與您聯系，謝謝！

上一頁：多群脈沖試驗系統下一頁：間接雷電感應瞬態敏感度測試系統返回列表

W3 1 MHz 電纜感應 (波形模塊WAVE 3-1MHz)
耦合模式	電纜感應CI
電壓電流WF3重復頻率	1 MHz± 20%
第5波形衰減為	25%-75%之間
單次回擊測試等級	50 V – 2000 V +20%, -0%
多次回擊測試等級	50 V–2000 V +20%, -0% (首波)
多次回擊測試等級	25 V–1000 V +50%, -0% (后續波)
多脈沖群測試等級	50 V – 900 V +20%, -0%
試驗重復率	1.5 s-60 s（最小時間由輸出幅值決定）
極性	正、負
高頻電壓耦合變壓器	LVT-2
W3 10 MHz 電纜感應(波形模塊WAVE 3-10MHz)
耦合模式	電纜感應CI
電壓電流WF3重復頻率	10 MHz± 20%
第5波形衰減為	25%-75%之間
單次回擊測試等級	50 V – 1600 V +20%, -0%
多次回擊測試等級	50 V–1600 V +20%, -0% (首波)
多次回擊測試等級	25 V–800 V +50%, -0% (后續波)
多脈沖群測試等級	50 V – 900 V +20%, -0%
試驗重復率	1.5 s-60 s（最小時間由輸出幅值決定）
極性	正、負
高頻電壓耦合變壓器	LVT-2
W6 電纜感應(波形模塊WAVE 6)
耦合模式	電纜感應CI
電流波形	5 A-75 A
上升時間	0.25 μs ±20%
脈沖寬度	4 μs ±20%
試驗重復率	3s-10 s（最小時間由輸出幅值決定）
高頻電流耦合變壓器	LVT-3

供電電壓	AC 110 V/220 V±10%，50 Hz /60 Hz±5% （大陸地區默認AC 220 V 50 Hz）
最大功耗	200 W
溫度范圍	15 ℃–35 ℃
濕度范圍	45%–75%
氣壓范圍	86 kPa–106 kPa
